Da, inteleg ideea, trebuie facut pt bara de minus si parca e familiara si schema, in mod sigur utilizata la ampuri solid state. Acum, ramane sa vad cum inghesui pe pcb.
- Rating: 16.67%
Forum Hobby-Electronics
- hpavictor
- Moderator

- Mesaje: 1001
- Membru din: Vin Mai 29, 2020 4:30 am
- Localitate: Bucuresti
- A apreciat de: 514 ori
- A fost apreciat de: 511 ori
Erata : R12 va avea 470 K si va fi conectata la tensiunea anodica + a defazorului , condesatorul electrolitic C4 va fi de 1 uF / 400V conectat cu polaritatea corespunzatoare , iar LED-ul rosu si R1 la masa , deoarece generatorul de curent constant nu are nevoie de tensiune de alimentare separata !
- Rating: 16.67%
Diferența dintre geniu și prostie este că geniul are limitele sale.
Iosif Vissarionovici Stalin a spus : „Orice greșeală are un nume și un prenume”
Nu te certa niciodată cu un prost. S-ar putea cei din jur să nu vadă diferența...
Audiosaurus Rex
Iosif Vissarionovici Stalin a spus : „Orice greșeală are un nume și un prenume”
Nu te certa niciodată cu un prost. S-ar putea cei din jur să nu vadă diferența...
Audiosaurus Rex
- addybiru
- Mod global

- Mesaje: 602
- Membru din: Joi Mai 28, 2020 7:03 pm
- Localitate: Arad
- A apreciat de: 540 ori
- A fost apreciat de: 207 ori

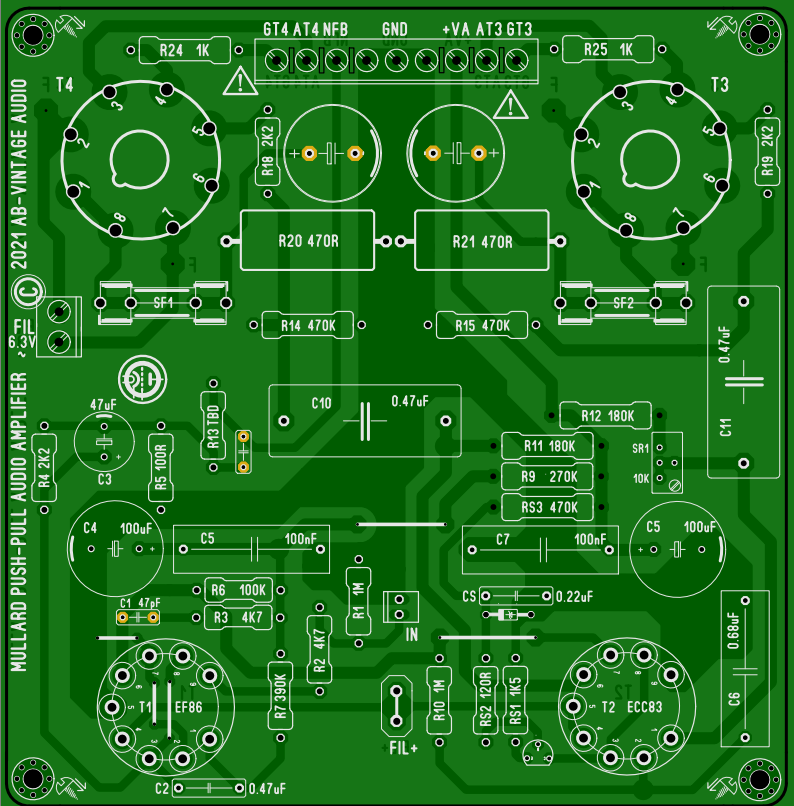

Am incercat, in prima faza, sa vad cum reusesc sa strecor CCS-ul celor de pe diyaudio pe PCB-ul prezentat...am gasit spatiul necesar si a iesit ce se vede in poza:
- Fişiere ataşate
-
- mullard-ccs.png (209.98 KiB) Vizualizat de 1071 ori
- Rating: 16.67%
Forum Hobby-Electronics
- addybiru
- Mod global

- Mesaje: 602
- Membru din: Joi Mai 28, 2020 7:03 pm
- Localitate: Arad
- A apreciat de: 540 ori
- A fost apreciat de: 207 ori

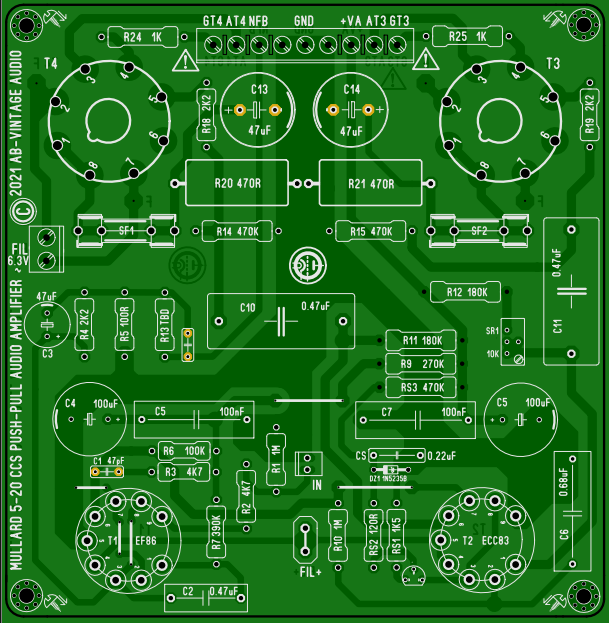

Am mai aranjat unele chestii pe acolo, nu stiu sa fac cablaje frumoase, compacte asa ca ma descurc cum pot...stiu ca pe 2 layere e altceva, se pot pozitiona mult mai bine componentele pt o simetrie mai buna; deocamdata ma opresc aici, nu inainte de a atasa proiectul aici, asa cum e in poza. Cine doreste, il poate modifica, imbunatati, optimiza, etc. Daca e vreun coleg care il realizeaza practic, il rog sa ne spuna rezultatele aici, eventual daca a mai fost cate ceva de modificat. Dupa ce finalizez cu VD2018, sper sa am timp si de asta, nu de alta dar sunt pe cale de a deveni tatic (de fetita de data asta) asa ca timpul meu pentru acest hobby va fi si mai limitat
- Fişiere ataşate
- Rating: 33.33%
