Dorin Bodea
A apreciat de: 0
A fost apreciat de: 0

#1

... acum ca a vacantat prietenul meu LMO sintagma de "defazor perfect" ma inscriu cu doua defazoare aproape perfecte cu transformator, pe care le-am testat functional cu diverse prototipuri de transformatoare, din cind in cind am mai pus si rezultate concrete, acum sint in etapa in care vreau sa "consolidez" (in limbaj corporatist :-) ) acelasi tip de transformator atit pentru "Iron Schmitt" cit si pentru "Concertissima"...

... pe care o introduc mai jos, cu specificatia ca cele doua tuburi pot fi diferite dar oricum trebuiesc luate aceleasi precautiuni ca la SRPP in privinta potentialului catodului versus filament
.

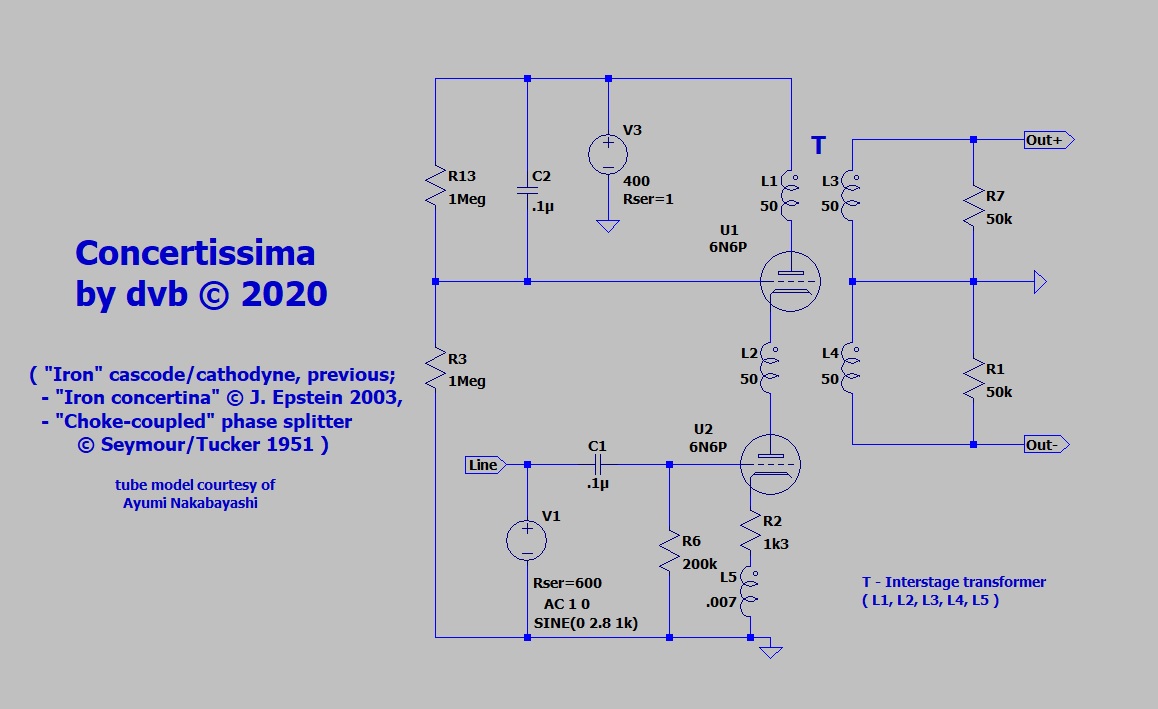

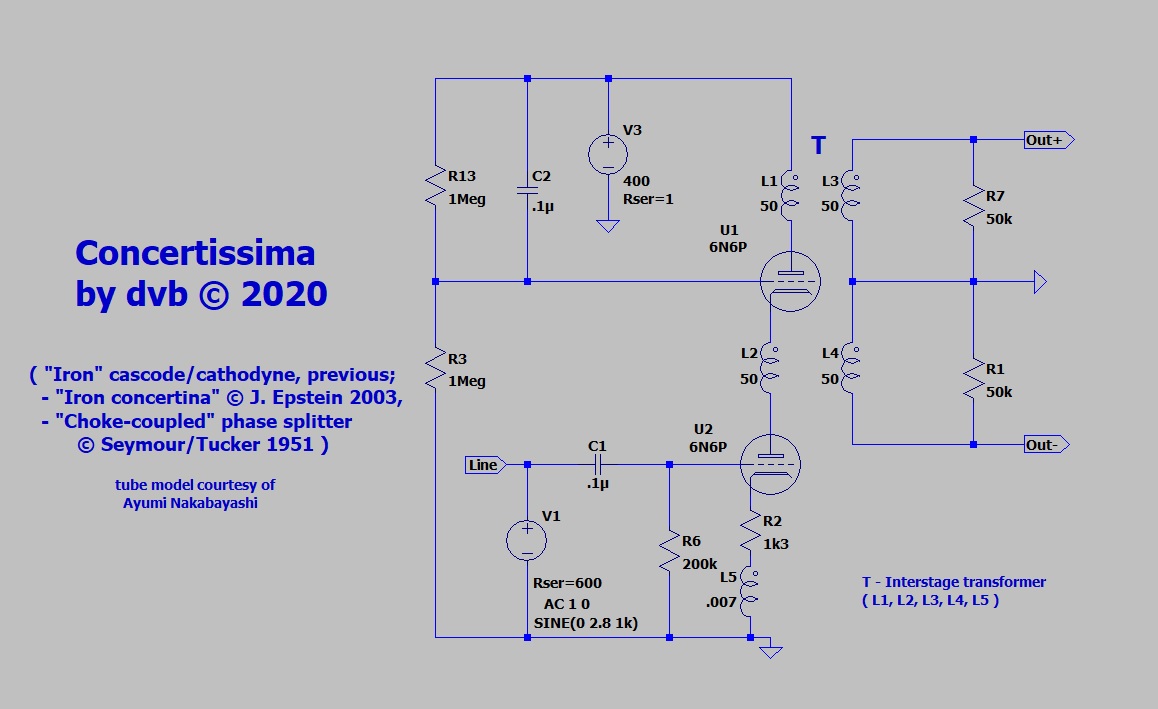

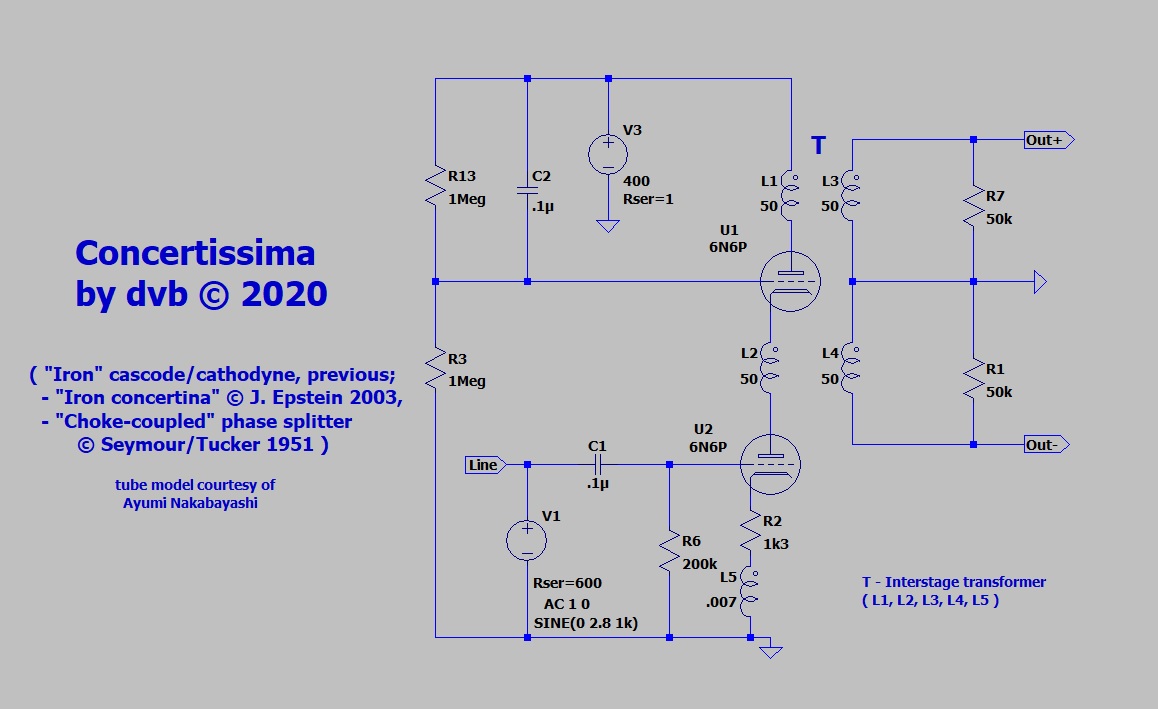

Concertissima sch.jpg
Concertissima sch.jpg (116.79 KiB) Vizualizat de 487 ori

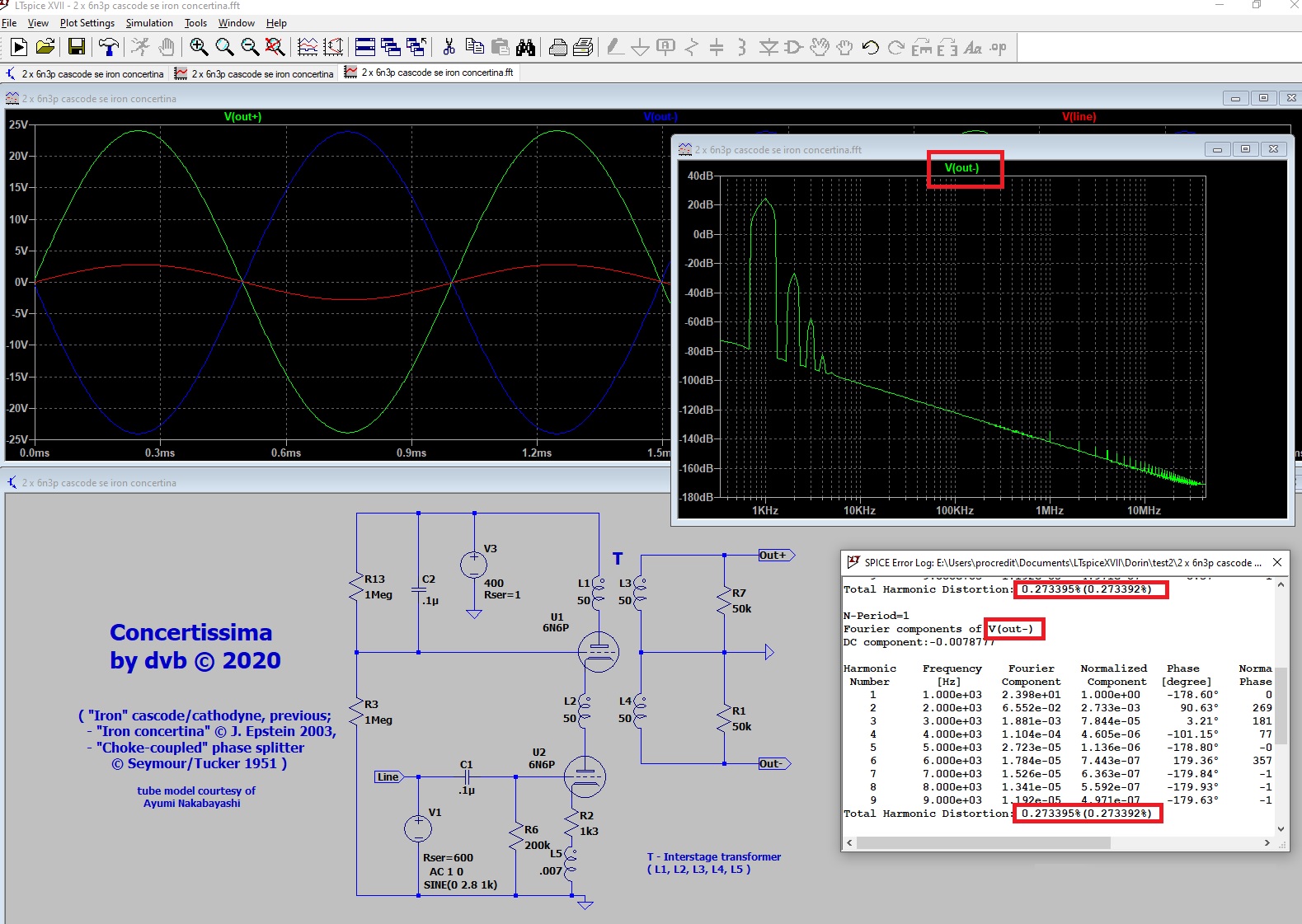

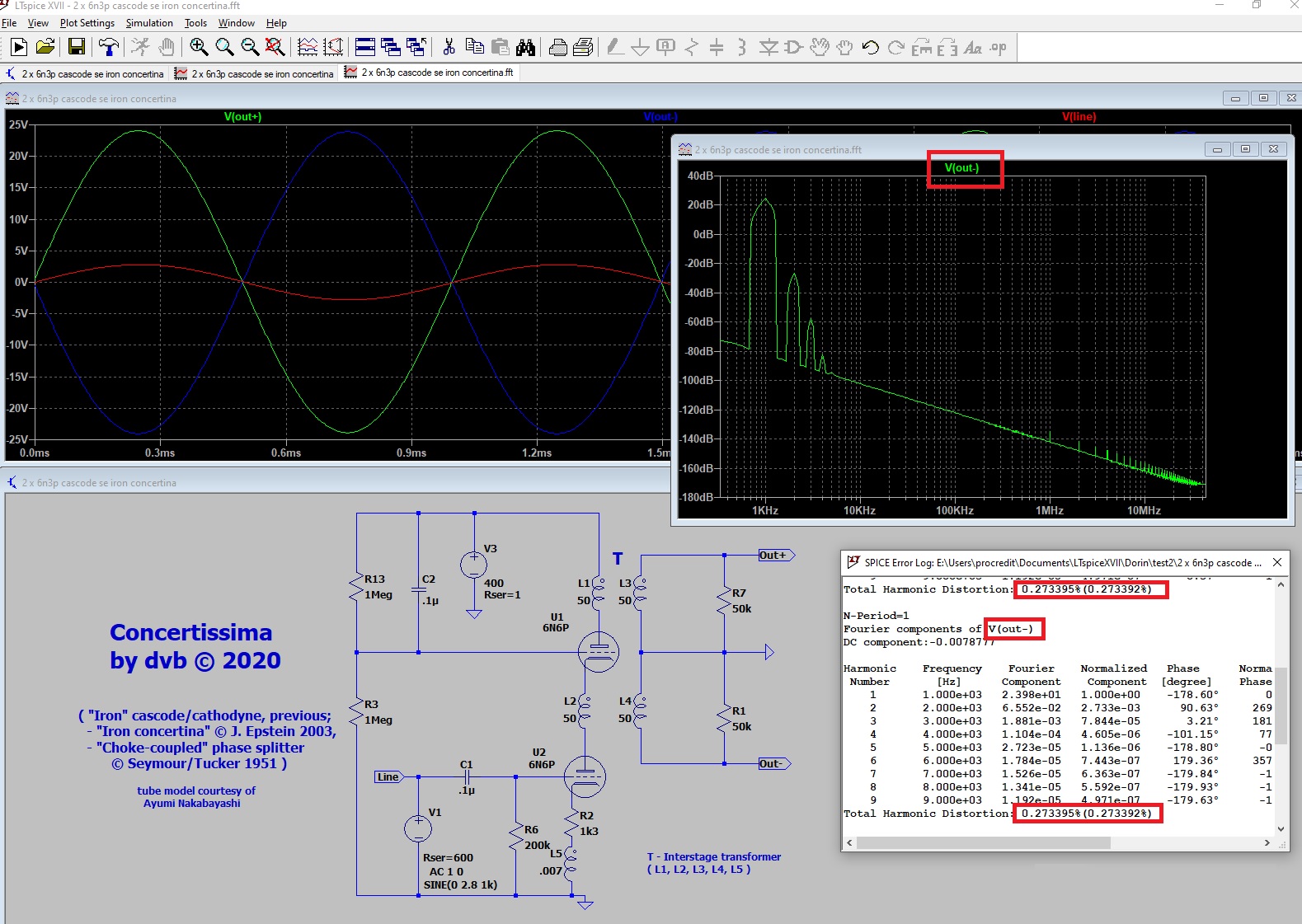

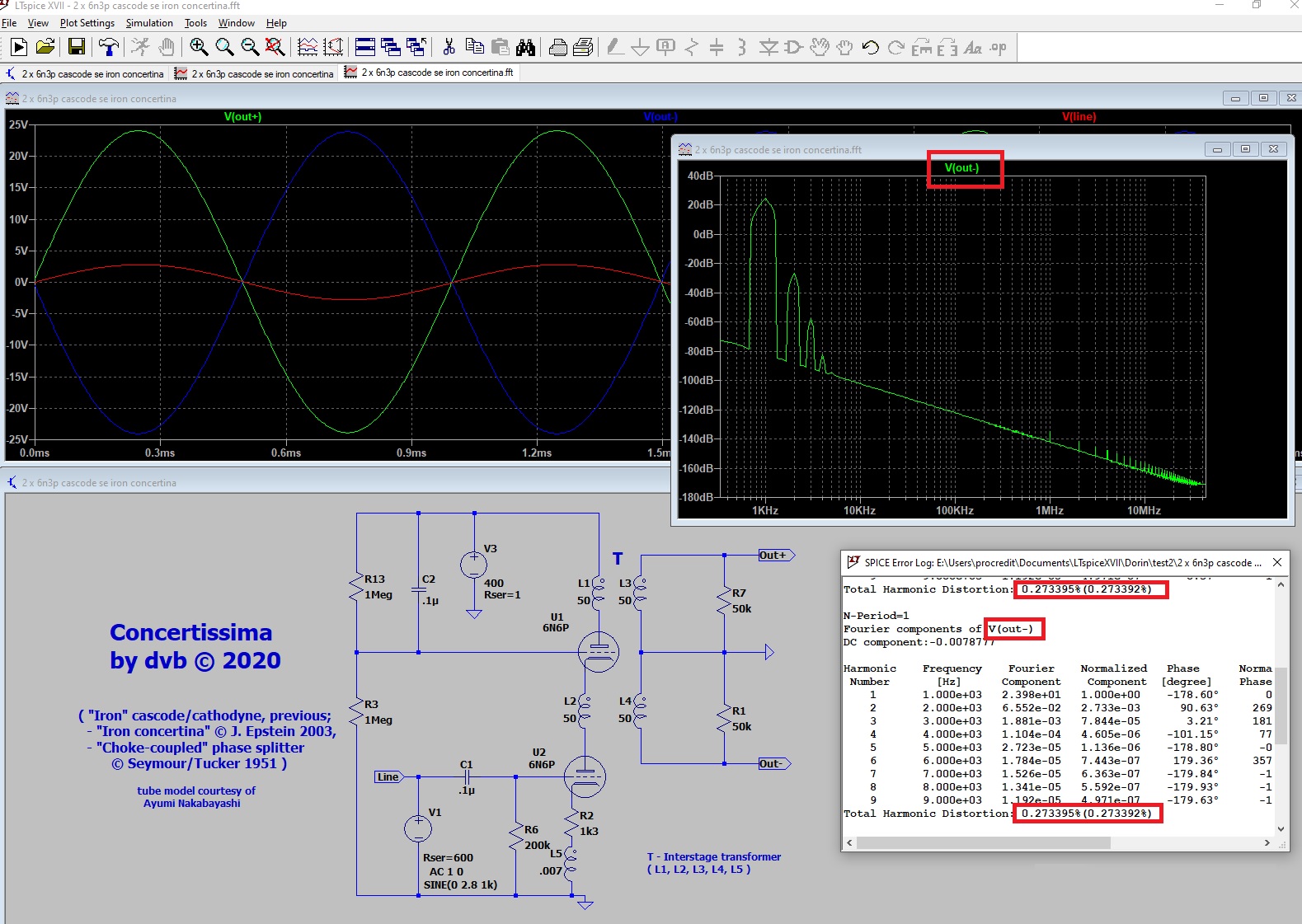

Concertissima all.jpg
Concertissima all.jpg (483.35 KiB) Vizualizat de 487 ori
Acesti utilizatori au apreciat autorul Dorin Bodea pentru postare (total 2):
carageae (Dum Iul 05, 2020 5:47 am) • addybiru (Dum Iul 05, 2020 3:08 pm)
Rating: 33.33%
