EM84 Vu- metru

Montaje si scheme folosind tuburi electronice

Moderatori: carageae, VIOTUBEAMP

Scrie răspuns
DANO
A apreciat de: 0
A fost apreciat de: 0

#1

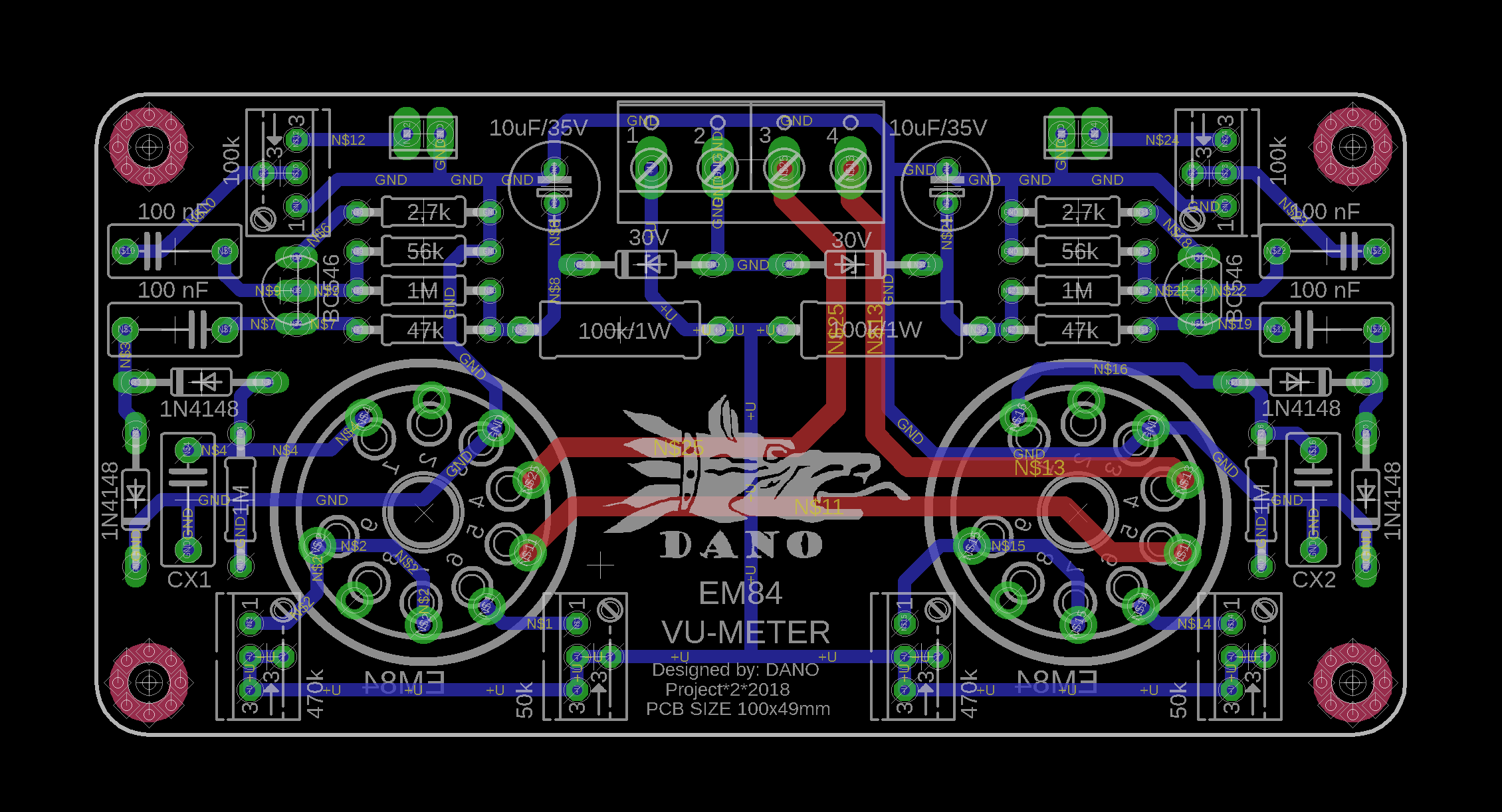

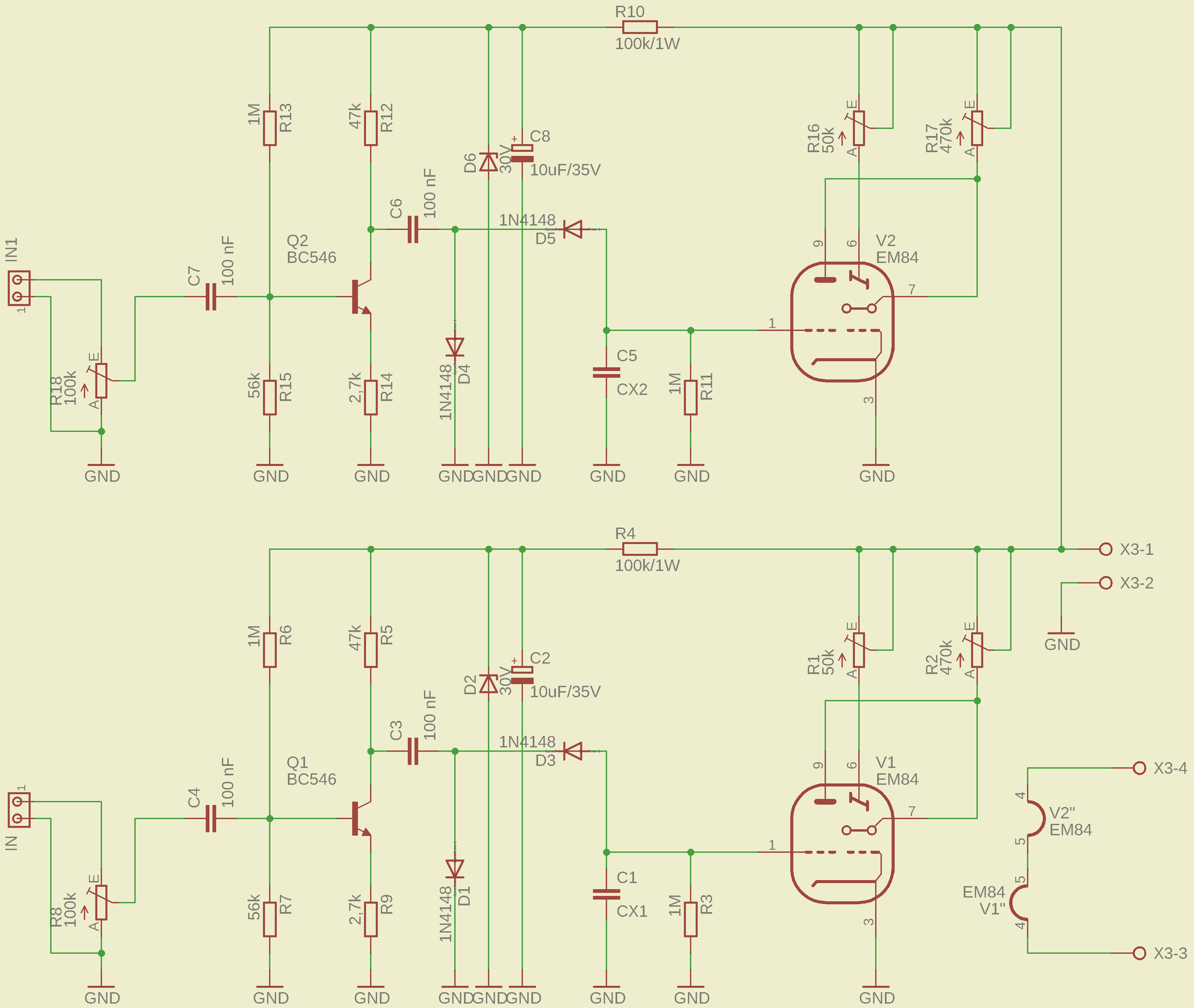

Pt cine doreste sa incerce sa isi faca un vu-metru, pun aicea o schema si cablajul la un montaj cu EM84 pentru ambele canale
format-pdf
em84 bottom layer.pdf
14.8 KiB - Descărcat de 129 ori
format-pdf
em84 silckscreen.pdf
31.94 KiB - Descărcat de 119 ori
PS: Montajul nu a fost testat!
Acesti utilizatori au apreciat autorul DANO pentru postare:
addybiru (Mie Iul 08, 2020 10:46 pm)
Rating: 16.67%
Sus
Avatar utilizator
addybiru
Mod global
Mod global
Mesaje: 602
Membru din: Joi Mai 28, 2020 7:03 pm
Localitate: Arad
A apreciat de: 540 ori
A fost apreciat de: 207 ori

#2

Mersi de scheme si PDF, daca nu ma descurc cu kiturile de la chinezi, fac varianta propusa de tine, pare mai elaborata schema :grinning:
