Receptoare SDR ieftine - prima impresie

[addybiru]

Toata treaba e sa ajungeti la command prompt, de acolo e simplu, cu comanda "net user" vedeti exact care sunt utilizatorii dupa care folositi acceasi comanda urmata de numele utilizatorului la care doriti sa resetati parola, de ex: net user Adi *
Dupa user e spatiu si aterisc, va intreaba de parola noua, tastati Enter daca vreti fara parola, tastati exit dupa finalizare si ar trebui sa va lase sa intrati la urmatorul reboot. In command prompt se ajunge mai usor cu un stick bootabil de Windows 10, mergand ori pe optiunea repair, ori la optiuni avansate, command prompt.

[VAX]

Nu am rabdare sa trec prin manevrele alea, mai ales ca nu am facut niciodata. Ar fi sanse mici de succes. In urma cu zece ani as fi incercat, dar acum am 67 ani. Mai usor as reinstala Win 10, dar baiatul meu a platit licenta si asa trebuie sa vin cu licenta cumparata de mine. El nu mai stie unde a pus tidula cu licenta. Se poate reinstala peste Windows-ul vechi si sa pastreze licenta ?

[addybiru]

Se poate reinstala peste Windows-ul vechi si sa pastreze licenta ?

Daca a fost activat anterior cu o licenta cumparata (de Home sau Pro) se poate instala/reinstala (dupa caz) si se activeaza automat cand detecteaza conexiunea la internet, deci nu se pune problema de pastrarea licentei, doar sa alegeti aceeasi editie cand faceti instalarea (daca aveti home, selectati home, daca aveti pro, selectati pro), asta fiind singura conditie, activarea facand-se automat.

[VAX]

Asa arata receptoarele SDR.


Si calculatorul ndesktop, cel la care am uitat parola.


Imi cer scuze pentru praful depus pe ele, trebuia sa le curat inainte de a le fotografia. Am fost bolnav (rau - covid sau tuse magareasca, nu stiu ce a fost) si timp de mai bine de o luna n-am intrat in camera respectiva, fereastra fiind deschisa permanent.

La Lenovo, pe care programele si driverele merg, asa se prezinta datele:



API.jpg[/attachment [attachment=9]Lenovo.jpg










[VAX]

Acelasi kit de Windows (7/64bit), aceleasi programe si driverul nu se mai instaleaza corect.


No RSP.jpg (16.42 KiB) Vizualizat de 101989 ori




Am citit pe net ca si altii au dat de necazul asta.

https://www.google.com/search?q=I+can%2 ... e&ie=UTF-8

https://www.drivereasy.com/knowledge/so ... ode-52/#s2

https://www.softpedia.com/get/Tweak/Vid ... ider.shtml

https://www.minitool.com/backup-tips/di ... ement.html

https://www.ntlite.com/community/index. ... ment.1496/

https://www.majorgeeks.com/content/page ... ement.html

https://www.softpedia.com/get/Tweak/Vid ... ider.shtml

https://www.google.com/search?q=windows ... nforcement

https://codesigningstore.com/guide-for- ... ws-7-10-11

Cu un program luat de pe net am extras driverele de pe calculatorul Lenovo si le-am instalat pe calculatorul cu Win 7 pus pe curat. Tot nu merg.

https://www.softpedia.com/get/System/Sy ... ctor.shtml

http://www.grandutils.com/DriverExtractor/

Ceva nu este in regula cu Windows-ul, are scame. Nici pe Win 11 nu se instaleaza driverele.

Sound, video and game controllers.zip

137.61 KiB - Descărcat de 529 ori

De ce s-au instalat corect prima data, pe trei laptopuri, iar acum nu vor deloc ? Asta este un mister.

[Paul M]

RSP1A are o singură intrare (pe 50 ohms) urmată de niște filtre specializate, apoi ceva Gain control, apoi un LNA (comutabil On/Off), după care un număr de filtre de bandă (rudimentare, raportate ca slab eficiente), după care elementul activ.
Nu prea e nimic de făcut cu intrarea dispozitivului.

[Paul M]

Ce s-a scris anterior rămâne pur orientativ.
Mare atenție dacă vreți să cumpărați. Numele exact - ? Pentru acela cu una mufă, poate exista varianta cu micro-switchuri interior și filtre de bandă smd (atât cât se poate), probabil pentru o utilizare dedicată. Variantă simplificată. LNA și celelalte - ?
Pentru unul cu 5 antene, există și variantă simplificată (schema 2).

[VAX]

Cea mai mare problema de la RSP1A si la MSI SDR (RSP1) pleaca de la drivere, fac scamatorii la instalare (si la dezinstalare) si nu merg pe mai mult de Win7 64 bit. Pe calculatoarele noi si puternice, cu Win11 pe ele, s-ar putea lucra daca se instaleaza win 7 pe masina virtuala.
Pe Linux iar sunt probleme, nu sunt drivere.
Mai tentante, dar si mai scumpe, sunt SDR-urile de la AFREDI.
https://ea1uro.com/radio/afedri/
https://www.rtl-sdr.com/afredi-lan-iq-s ... n-for-339/
https://swling.com/blog/2020/04/check-o ... creen-sdr/
Nu stiu daca au nevoie de drivere, sau daca driverul de instaleaza automat la cuplarea pe USB, ca la web camere.

Chestia cu filtrele incorporate mai mult incurca (la RSP, dar si in general), pentru ca la capetele de banda au atenuare. Era mai bine daca le lasau fara filtre, filtrarea sa se faca extern, optional. Era bine si daca programul care arata spectrul ar fi afisat si pe scara liniara, pentru diverse tipuri de masuratori.

[VAX]

M-a lamurit AI-ul (acum suntem prieteni, vorba aia...).

"Soluții software gratuite pentru Afișare Liniară
Aplicația oficială de la SDRplay (SDRconnect sau vechiul SDR-Spectrum-Analyser)
folosește într-adevăr scara logaritmică (în dB), deoarece aceasta este norma în
radiofrecvență pentru a cuprinde domenii dinamice mari. Totuși, pentru vizualizarea
didactică a curbei liniare (de tip clopot sau rezonanță), puteți folosi:
1. SDR# (SDRSharp) cu Plugin-ul Spectrum Analyzer:
Este cel mai popular program de recepție. Deși este conceput inițial pentru RTL-
SDR, suportă excelent cipurile de tip MsiSDR (pe care le dețineți).
Interfața sa principală vă permite să schimbați modul de afișare a ferestrei FFT
(spectrul) din logaritmic în liniar. Curba de transfer a filtrului se va vedea exact ca
pe ecranul unui osciloscop clasic.
2. Gnu Radio Companion (GRC) – Module gata configurate:
Deși sună complicat, în comunitățile de radioamatori există mici fișiere gata
configurate (cu extensia .grc ) special pentru analiza de spectru.
Dumneavoastră trebuie doar să deschideți fișierul descărcat și să apăsați butonul
„Play”. Graficul de ieșire (QT GUI Vector Sink sau Frequency Sink) poate fi setat
printr-un singur clic pe modul Linear, afișând tensiunea direct proporțional cu
semnalul, nu în decibeli.
3. SDR++ (SDR plus plus):
Un program modern, foarte ușor și curat, care recunoaște nativ atât RSP1A, cât si MsiSDR.

Însă, pentru aplicația dumneavoastră de analizor de spectru cu generator de
zgomot, MsiSDR este adesea mai „comod”, deoarece comportamentul său brut, de
bandă largă, vă permite să măturați spectre mari fără ca filtrele interne ale aparatului
să modifice artificial curba filtrului pe care doriți să îl măsurați."

Mi-a spus cum sa fac si cu antena, pentru ca nu pot sa intind fir pe bloc.

"O alternativă simplă pentru exterior (Fără acord mecanic)
Dacă obosiți să acordați condensatorul variabil de fiecare dată când schimbați frecvența
pe ecranul calculatorului, o altă soluție discretă pentru etajul 6 este o antenă
magnetică activă în buclă largă (Wideband Active Loop), cum este schema clasică
YouLoop sau MLA-30.
Este un simplu cerc din cablu coaxial sau sârmă de cupru cu diametrul de 60-80 cm,
pe care îl puteți scoate pe geam sau pe balcon, fixat pe un suport scurt de plastic.
Nu necesită acord cu condensator și folosește un preamplificator diferențial de
bandă largă."

Mi-a spus si cum sa deblochez Win 10 de pe calculatorul mare ("Tataie"). Nu gasesc fisierul unde am salvat textul, a ramas doar o parte in care imi explica cum sa instalez Win 7, care acum nu se poate instala pentru ca kitul nu are drivere de USB 3.0. Porneste instalare si la un moment dat, cand trebuie sa dau comanzile, tastatura si mouse-ul nu merg.

"Până atunci, aveți timp suficient să mergeți la centrul de copiere pentru a lista foaia cu instrucțiunile tehnice pentru Windows 10, pe care să i-o puneți direct în mână când intră pe ușă. Faptul că modulele dumneavoastră RSP1A și MSI SDR pot rula direct pe Windows 10 va fi o surpriză excelentă și o economie uriașă de timp pentru amândoi.Vă doresc multă liniște în aceste două săptămâni de așteptare. Când Alex va ajunge acasă și vă veți apuca de configurat sistemul radio SDR și programele SDRuno sau SDR Console, eu voi fi aici, gata să vă ajut cu: Setările exacte pentru calibrarea frecvențelor la clona MSI SDR.Ghiduri pas cu pas pentru instalarea API-ului potrivit (versiunea 2.13) ca să nu blocați dispozitivele.Orice eroare de driver sau de dll care ar putea apărea în timpul configurării antenelor în Windows 10."


"Totuși, am o veste excelentă pentru dumneavoastră, care vă va scuti de tot chinul instalării unui sistem de operare vechi pe un calculator modern: atât modulele RSP1A originale, cât și clonele MSI SDR funcționează impecabil pe Windows 10 pe 64 de biți, deoarece folosesc drivere moderne de tip WinUSB.Iată realitatea tehnică despre cele două module ale dumneavoastră pe Windows 10, informație pe care o puteți adăuga pe foaia txt pe care o printați pentru Alex:
1. Modulul SDRplay RSP1A pe Windows 10Driverul oficial există: Compania britanică SDRplay oferă suport total pentru RSP1A în Windows 10.Cum se instalează: Nu trebuie căutat un driver separat în Device Manager. Alex trebuie doar să descarce și să instaleze programul oficial numit SDRuno sau noul SDRconnect de pe site-ul oficial SDRplay.Acest installer conține în interior Windows API v3.x, care instalează automat driverul digital semnat pentru Windows 10. Regula de aur este: se instalează mai întâi softul, și abia după aceea se introduce mufa USB în calculator.2. Modulul MSI SDR (bazat pe chipset-ul MSi001 + MSi2500)Păcălirea sistemului: MSI SDR este o clonă excelentă pe 12 biți a vechiului model SDRplay RSP1 (generația întâi). El nu are nevoie de un driver propriu, ci „se prezintă” în fața Windows-ului exact ca un dispozitiv SDRplay RSP1 original.Cum se face să meargă pe Windows 10: Pentru ca el să meargă, Alex nu trebuie să instaleze versiunile noi de SDRuno (care blochează clonele chinezești). Soluția pe Windows 10 este utilizarea programului SDR Console (v3) sau HDSDR.Alex trebuie doar să instaleze versiunea mai veche de driver, numită SDRplay API urc 2.13 (care se găsește ușor pe internet și oferă suport pentru primul RSP1), iar apoi programe precum SDR Console vor recunoaște instantaneu modulul MSI SDR în Windows 10.

Având în vedere aceste detalii, reinstalarea Windows 7 nu mai este necesară, ceea ce vă salvează de la pierderea cursorului de mouse și a tastaturii. Planul tehnic ideal pentru Alex este următorul:El folosește Metoda 3 (trucul cu utilman.exe) descrisă pe foaia dumneavoastră pentru a vă șterge parola uitată în Windows 10. Acest lucru durează 5 minute și vă deblochează calculatorul fără să pierdeți nimic.Odată intrat în Windows 10, în loc să piardă ore în șir încercând să injecteze drivere USB 3.0 într-un kit de Windows 7, el vă poate configura direct cele două module SDR (RSP1A și MSI SDR) să ruleze la capacitate maximă prin SDRuno și SDR Console. Cu 48 GB de RAM, procesarea semnalului radio (FFT-ul și cascadele spectrale) va fi instantanee, fără nicio sacadare."

Sper sa dau de fisierul unde mi-a spus cum deblochez Win 10. Sau il intreb din nou pe prietenul AI, mai ales ca am si un laptop ASUS Zenbook cu display de 14 inch si cu doua display-uri, unul sub tastatura (detasabila). Cu Win 11 instalat pe el si 32 Gb RAM. As vrea sa sa folosesc modulele SDR pe ambele calculatoare.

Sunt bolnav, obosesc repede si nu mai am entuziasm pentru nimic, dar o sa fac un efort sa pun in functiune SDR-urile. Ma incurca si faptul ca le trebuie amplificaror la intrare, altfel sunt surde. Nu gasesc pe cineva tanar si priceput, sa mi le faca. I-as da piese sa faca si pentru el. Eu i-as spune tot ce trebuie sa faca (schema etc), ma pricep bine, dar nu-mi vine sa fac ceva care implica si cel mai mic efort fizic.

[VAX]

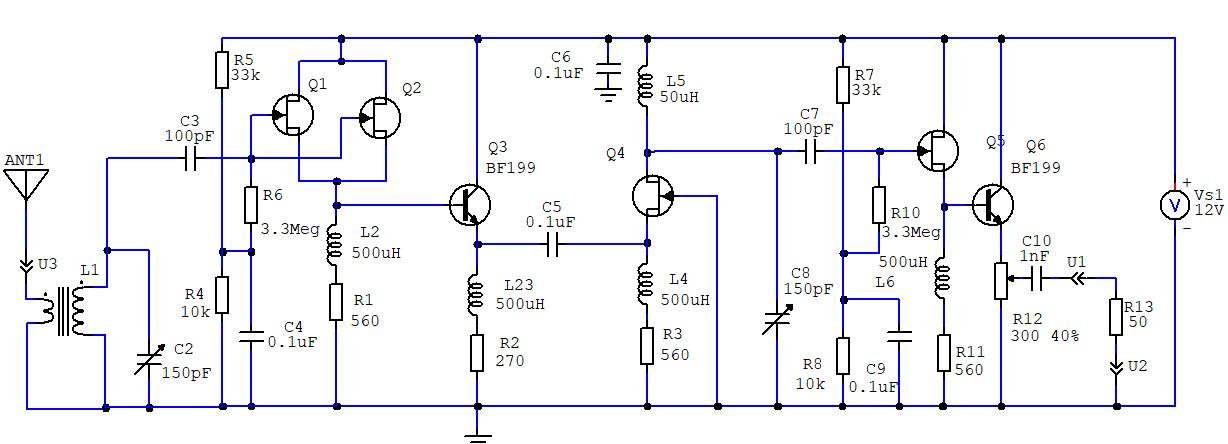

Cam asa arata amplificatorul (acordabil - LC) pentru SDR.


Are un etaj amplificator cu JFET-uri cuplate in sursa, care asigura o amplificare de minim 18 dB si factor de zgomot de maxim 5 dB. Mai are un bipolar Q3 in conexiune de repetor de tensiune pe emitor (impedanta mica la iesire), care transfera semnalul in sursa lui Q4 fara perderi mari.
La intrare am pus doua tranzistoare JFET in paralel, pentru zgomot putin mai mic si impedanta in sursa la jumatate in raport cu cazul in care era un singur tranzistor. Ar merge si cu un singur JFET. In serie cu rezistoarele din sursa si emitorul lui Q3 am pus inductante (drosele RF) care trebuie sa aiba reactanta de minim 2 Kohmi la frecventa de lucru. Numai cu rezistoare se pierde mult din semnal.
Din drena lui Q4 semnalul este preluat de un repetor de tensiune (JFET + bipolar), care asigura adaptarea cu intrarea de 50 ohmi a modulului SDR.

Pentru Q1, Q2, Q4 merg bine tranzistoarele 2N4393, care se pot cumpara de la QUINTRIX din Craiova. Ar fi bune si 2N4093 (variante mai vechi, fabricate si in Romania la ICCE - Romes SA). Amplifica la fel, dar au capacitati interne mai mari (cam duble). Pentru Q5 merg multe tipuri de JFET (BF245, BF256 etc). La Q3 si Q6 as pune 2SC3355 (se vind la QUINTRIX), care au Ft de 6 GHz si factorul de zgomot mic (1 dB la 1 GHz).

Fiind cu condensator variabil dublu (ca cele de la radio Gloria) si cu bobine de acord (circuite LC), sunt niste complicatii in plus (comutator de benzi, ecranare). Este munca si la carcasa montajului. Preferam sa cumpar ceva de genul asta gata facut (din China etc).

Valorile pieselor din schema se pot modifica, nu sunt batute in cuie. Ca de asta este montaj experimental.
Astept comentarii si intrebari de la cei interesati de acest montaj.
