Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Vin Aug 14, 2020 5:21 pm
de addybiru

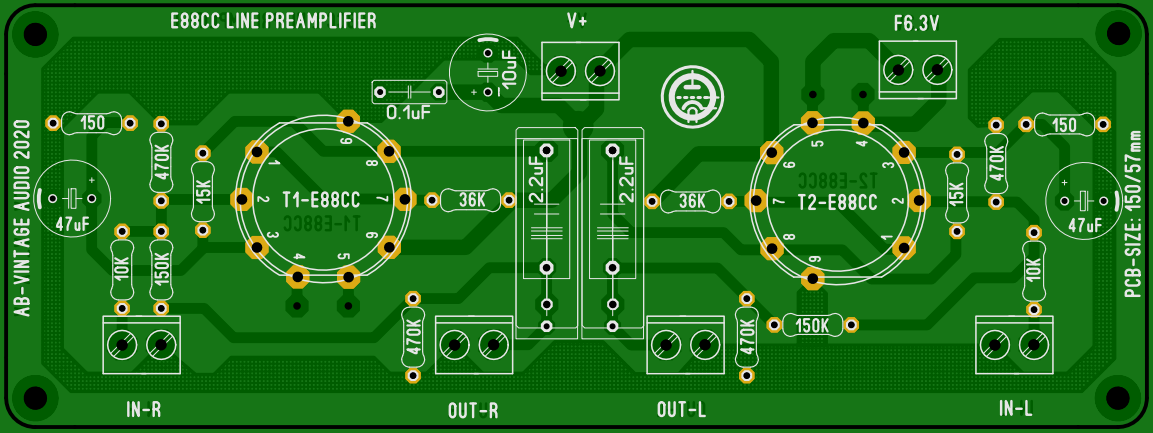

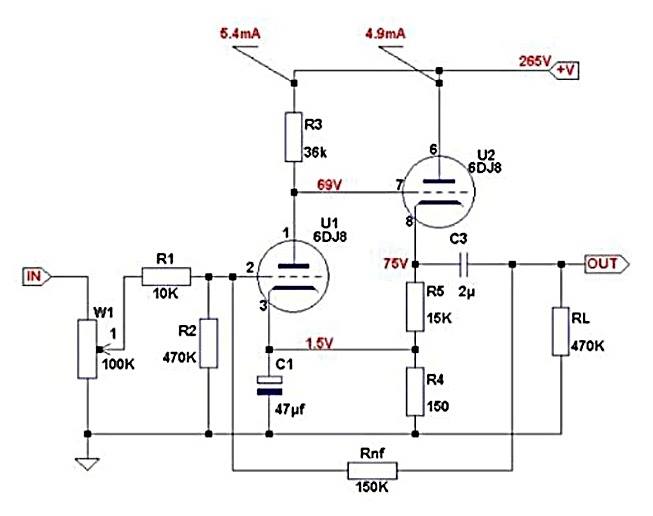

Salutari, am de gand sa construiesc un preamplificator de linie folosind lampile ECC88 dupa schema de mai jos; am conceput un cablaj si vreau sa il realizez practic zilele astea. O sa postez si proiectul dupa ce testez practic acest preamplificator iar daca mai sunt colegi interesati, putem organiza un group-buy pt cateva seturi de placi, eu pt testare il voi face acasa. Intre timp, nu ar strica si o sursa stabilizata pt el, daca aveti ceva scheme, le puteti sugera aici.
- 117821657_4446069798738222_3105696179961621323_n.jpg (24.08 KiB) Vizualizat de 1547 ori
- preamp.png (144 KiB) Vizualizat de 1547 ori
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Vin Aug 14, 2020 8:55 pm
de DANO

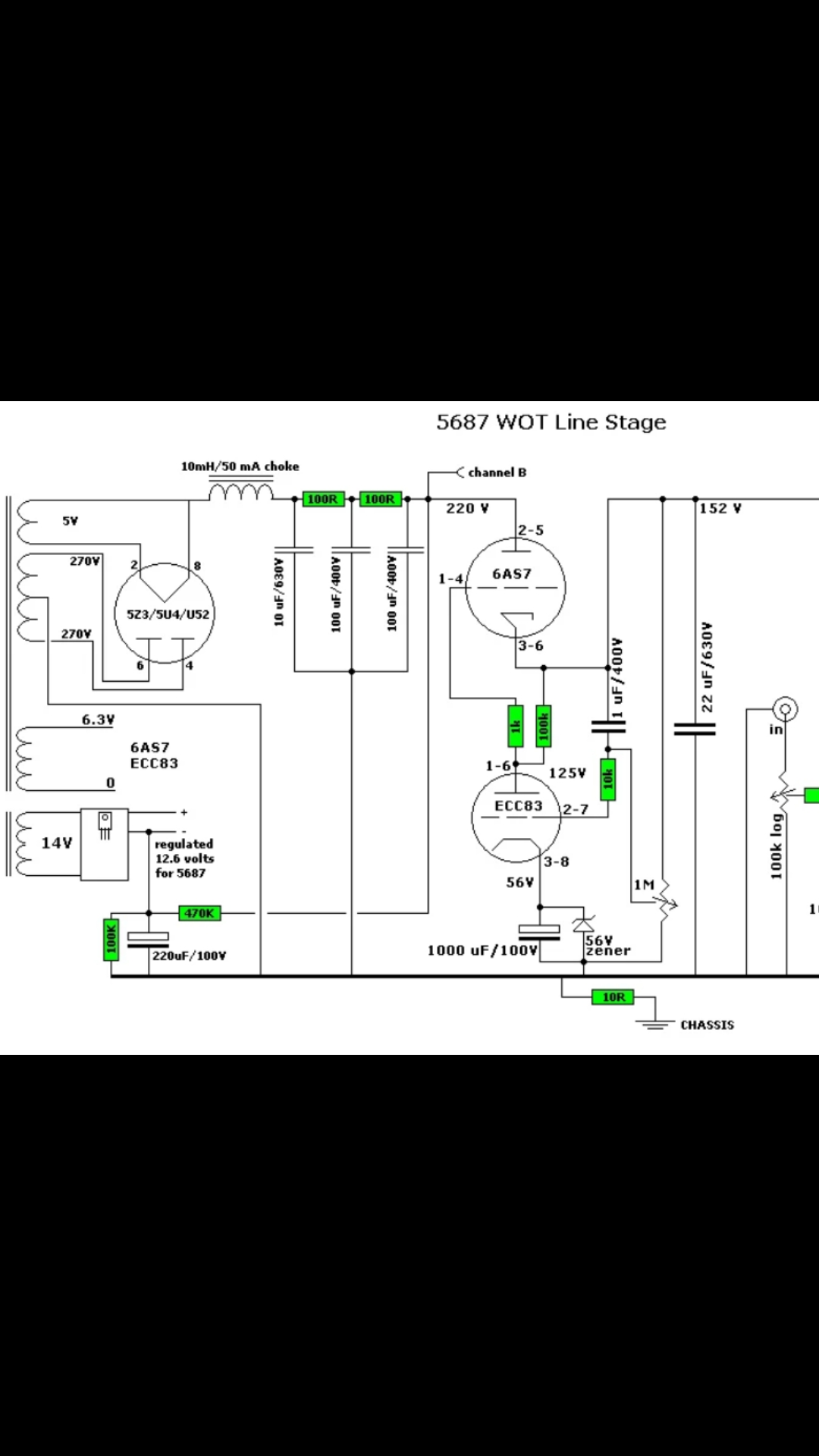

O ideie pt alimentare
- Screenshot_20200814-205315.jpg (173.4 KiB) Vizualizat de 1536 ori
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Vin Aug 14, 2020 10:03 pm
de addybiru
Mersi dar as prefera ceva montaj cu mosfet, o sa mai caut sa vad prin arhiva, sigur am ceva.
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Dum Aug 16, 2020 6:26 pm
de addybiru

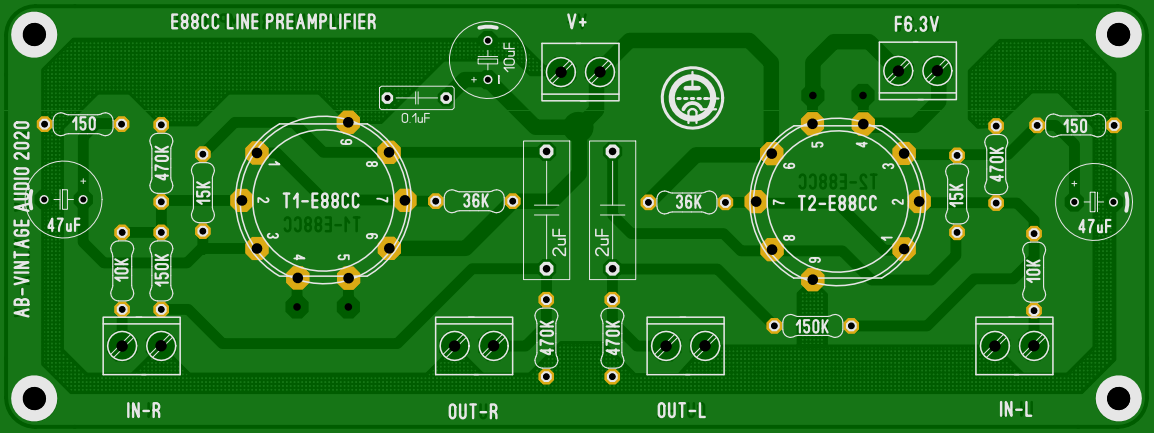

Varianta finala pe care o voi realiza practic in urmatoarele zile este cea din poza; daca mai sunt colegi interesati, voi face un mic group buy (pe grupul cu acelasi nume s-au adunat deja 8 placi). Revin cu detalii dupa ce realizez si testez acest preamplificator.
- preamp.png (148.65 KiB) Vizualizat de 1521 ori
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Dum Aug 30, 2020 8:44 pm
de addybiru
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Lun Aug 31, 2020 2:16 pm
de Florin

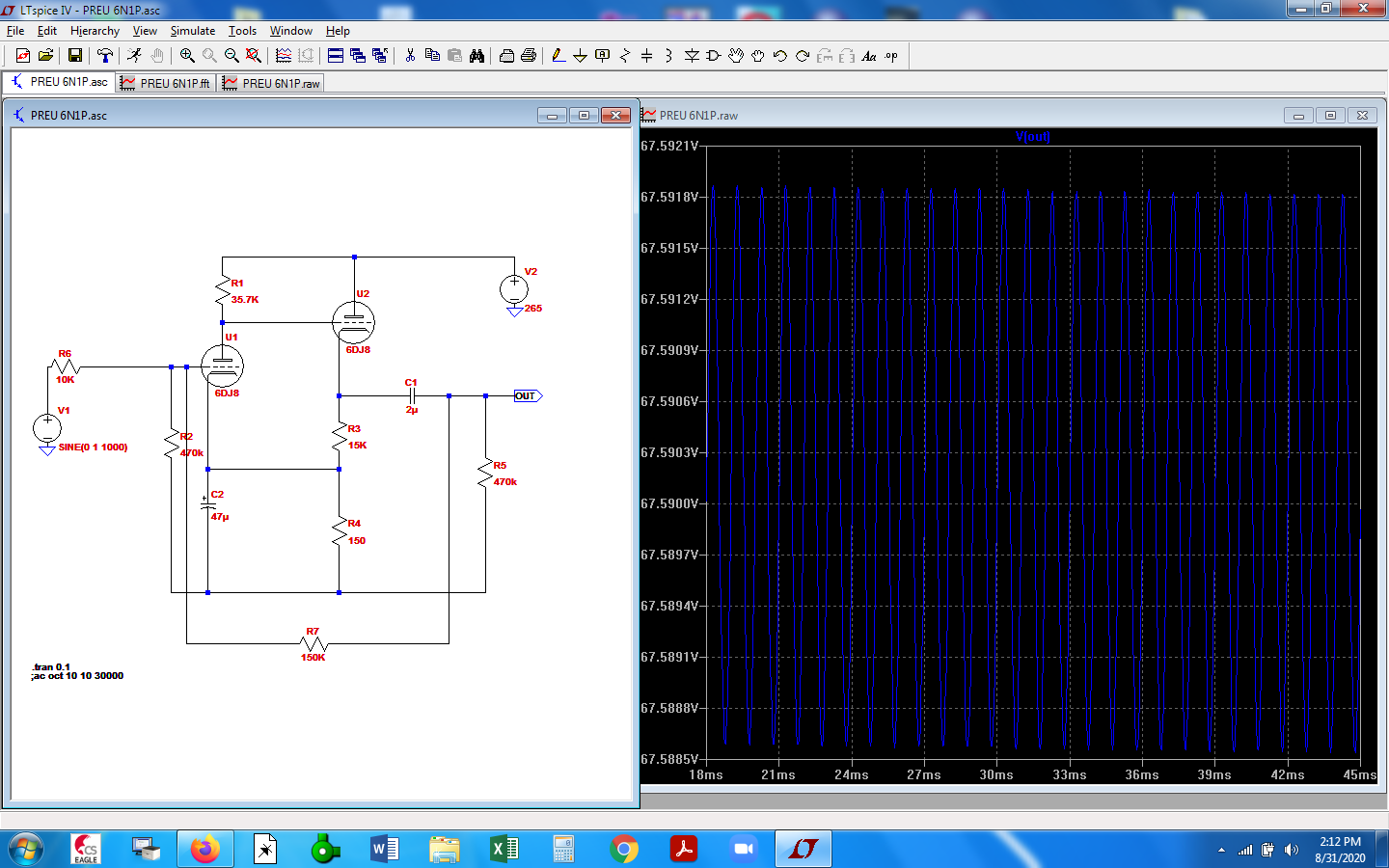

Poate am gresit eu undeva ....
Rezultatul simularii este pe iesire .OUT
FFT pe iesire
- 6dj8.png (176.29 KiB) Vizualizat de 1469 ori
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Lun Aug 31, 2020 3:14 pm
de addybiru
Florin scrie: Lun Aug 31, 2020 2:16 pm
Poate am gresit eu undeva ....
Poate...oricum am ales sa fac schema de mai sus care cel mai probabil nu a fost simulata si nici nu-mi pasa
Sa imi ajunga traful si pun montajul in functie, cine doreste sa mai faca simulari, nu are decat...pe mine ma intereseaza rezultatul practic.
P.S.: Schema o am de la Florin Dobranici dar se pare ca e un proiect comercial din moment ce am gasit-o si pe Amazon si pe Aliexpress...pe ultimul sunt date si niste analize mai jos pe pagina:
https://www.aliexpress.com/i/32914650704.html
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Lun Aug 31, 2020 4:57 pm
de Florin

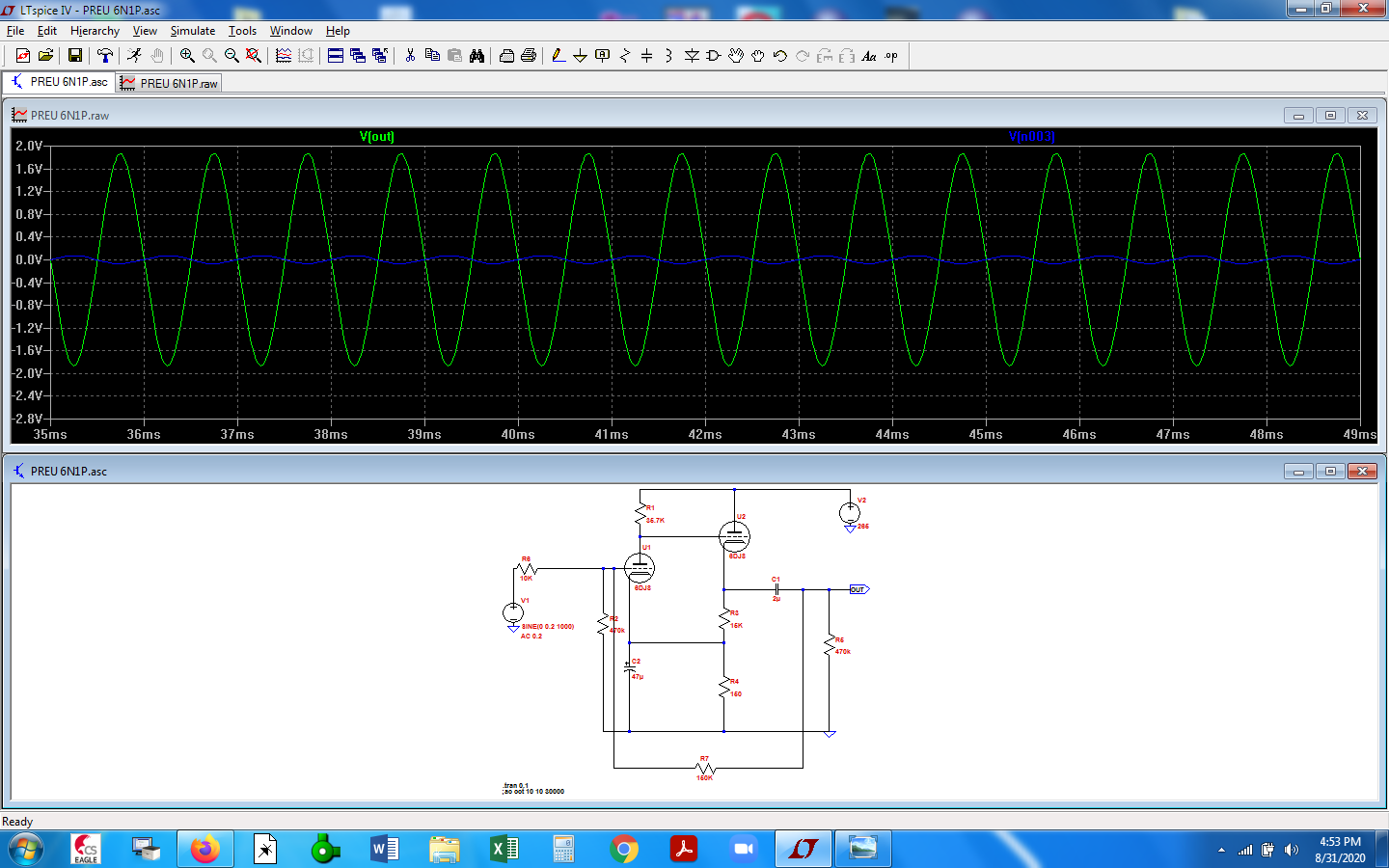

Da ....am uitat sa pun o masa in simulare...
Acum pare sa fie bine . distorsiunile sint uriase cu doar 0.2 Vpp pe intrare , dar inteleg ca nu te intereseaza asta.
Spor la mesterit!
- 1.png (153.37 KiB) Vizualizat de 1450 ori
Re: Preamplificator linie cu lampile 6DJ8/ECC88
Scris: Lun Aug 31, 2020 6:40 pm
de hpavictor
Există mii de variante .
Dacă nu deranjez , vă propun o variantă ceva mai complexă , dar cu corector de ton :
