Vu-metru analogic cu CA3140

[addybiru]

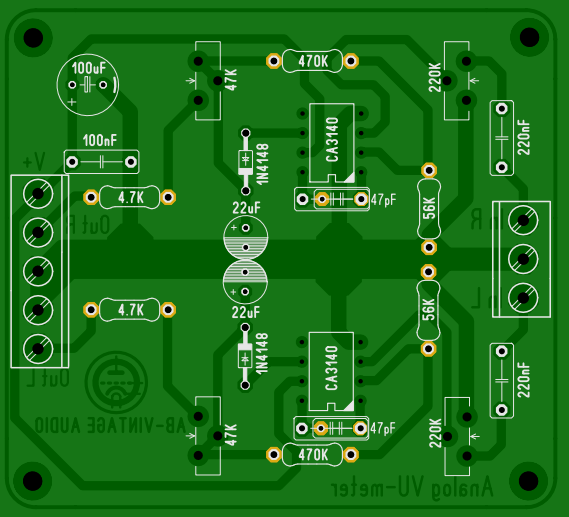

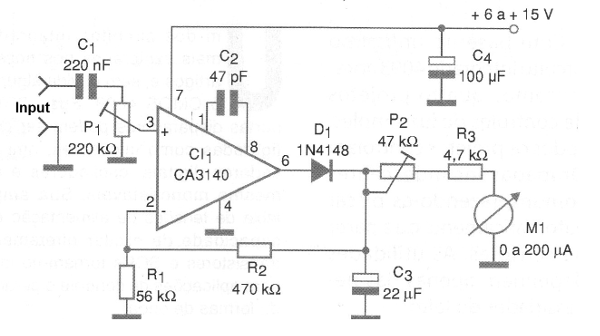

Pana incropesc urmatorul amplificator, adica la finalizarea atelierului, mai fac montaje la cerere, pentru colegi; un coleg mi-a propus sa-i fac cateva placute pt vu-metrul analogic prezentat mai jos in poza asadar am desenat un PCB simplu, varianta stereo, cu ambele canale pe aceeasi placa. Circuitul se gaseste pe la noi iar restul componentelor le am pe stoc. Am de gand sa-l integrez in urmatorul amplificator pe care il voi face.
