Catometru
Scris: Vin Feb 12, 2021 9:37 am
de Rares Alexa
Buna ziua!
Am cateva tuburi (6N1P, 6N2P, 6P6S, 6F6S, EL84, ECC83, EL34, 6P3S si altele...), as vrea sa stiu ce emisie au fiecare.
Imi puteti recomanda o schema pentru un catometru in regim homemade ?
Va multumesc!
Re: Catometru
Scris: Sâm Feb 13, 2021 9:08 am
de Rares Alexa
M-am hotarat momentan asupra acestui proiect.
Posibil sa ii mai fac niste mici modificari, prin sursa de alimentare....
Re: Catometru
Scris: Sâm Feb 13, 2021 9:26 am
de addybiru
Cred ca voi face si eu schema respectiva...asta daca nu prind vreun ciubuc, caz in care ma bag la un uTracer
Re: Catometru
Scris: Sâm Feb 13, 2021 10:03 am
de Rares Alexa

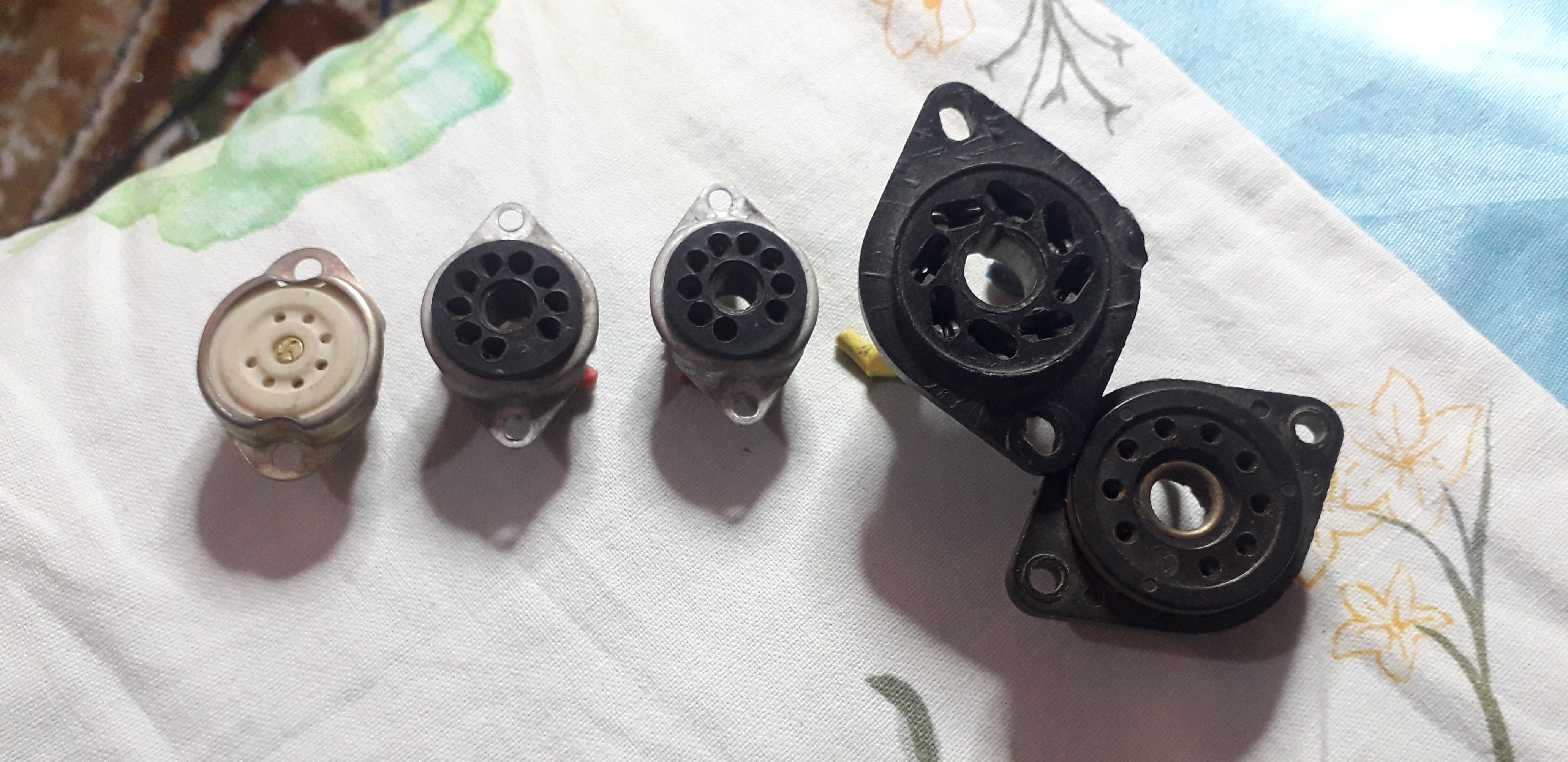

Pe tester o să pun aceste socluri...
Heptal (tuburi gen: 6J1P), 2 novale (unul pentru duble triode, celălalt pentru pentode), octal (6p3s, 6p6s, el34....), magnoval (pl500, pl504..).
- 20210213_095603.jpg (3.09 MiB) Vizualizat de 2398 ori
Re: Catometru
Scris: Sâm Feb 13, 2021 5:24 pm
de Rares Alexa

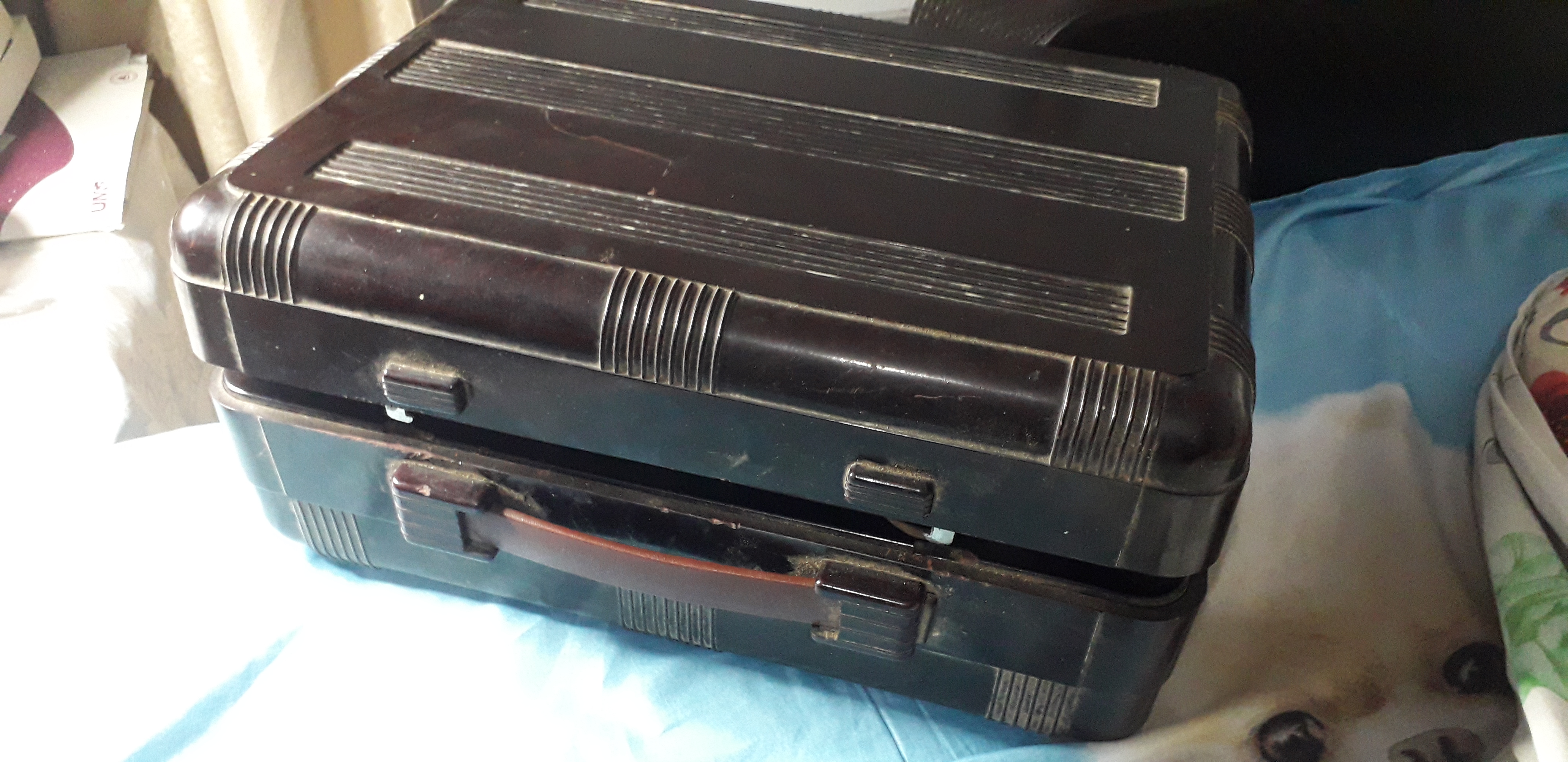

Am gasit si carcasa pentru acest tester...
- 20210213_172248.jpg (2.93 MiB) Vizualizat de 2387 ori
Re: Catometru
Scris: Dum Feb 14, 2021 10:43 pm
de Rares Alexa

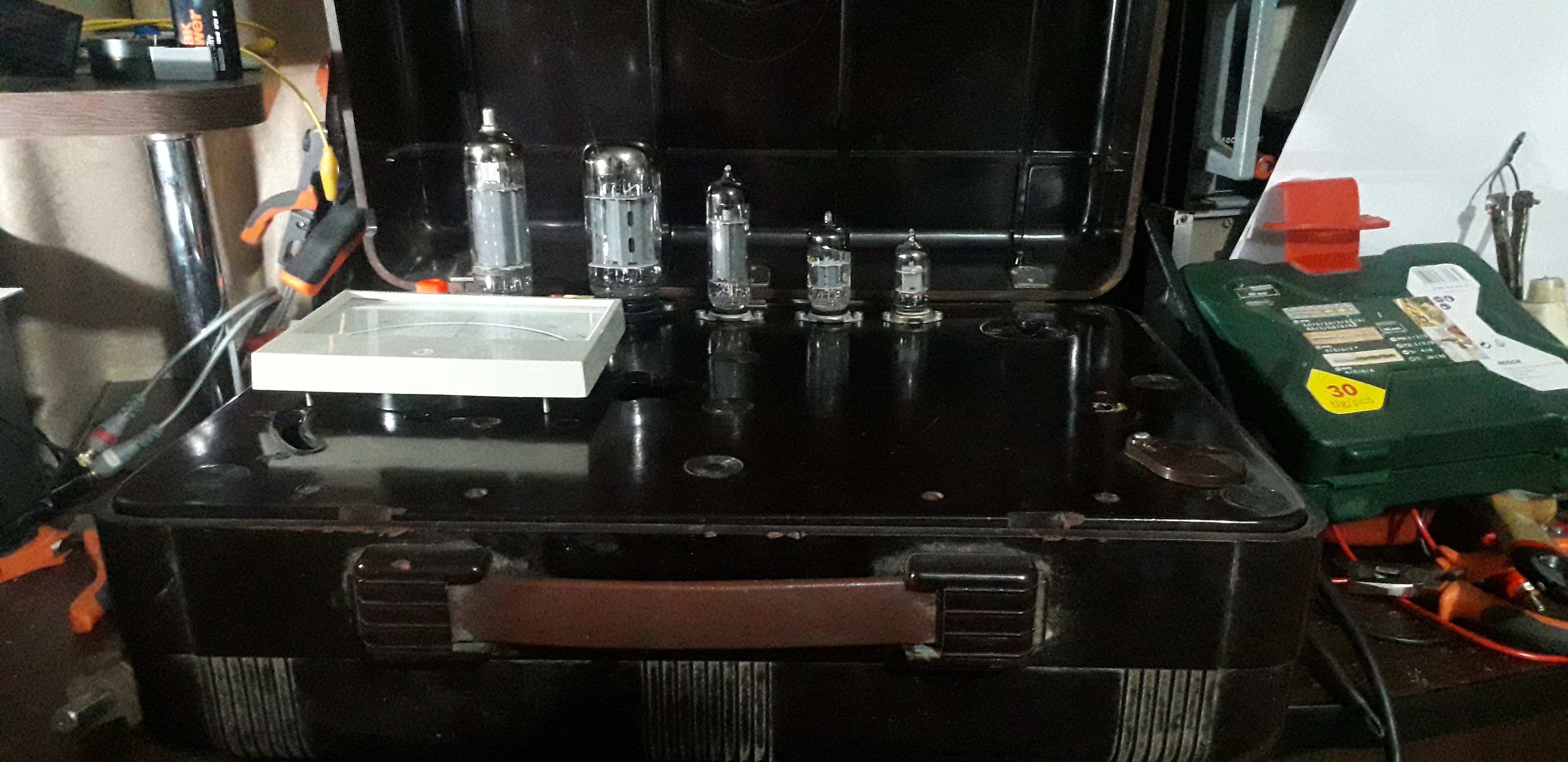

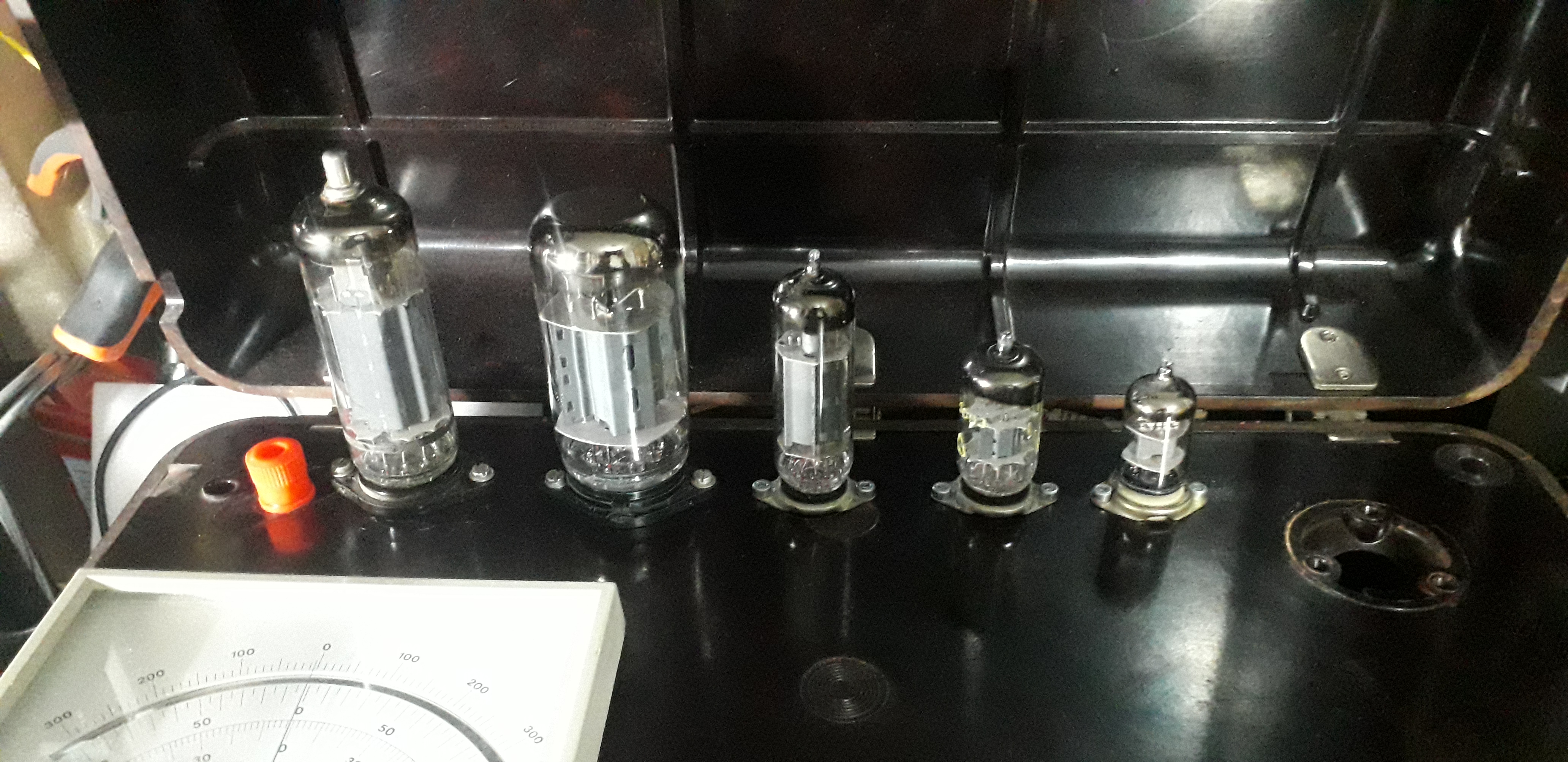

Am montat soclurile pe carcasa.
Cam asa arata...
Mufa acea roșie tip banana va fi pentru conectarea anodului tuburilor cu soclul magnoval, bineinteles si pentru tuburi cu soclul octal care au anodul in cap.

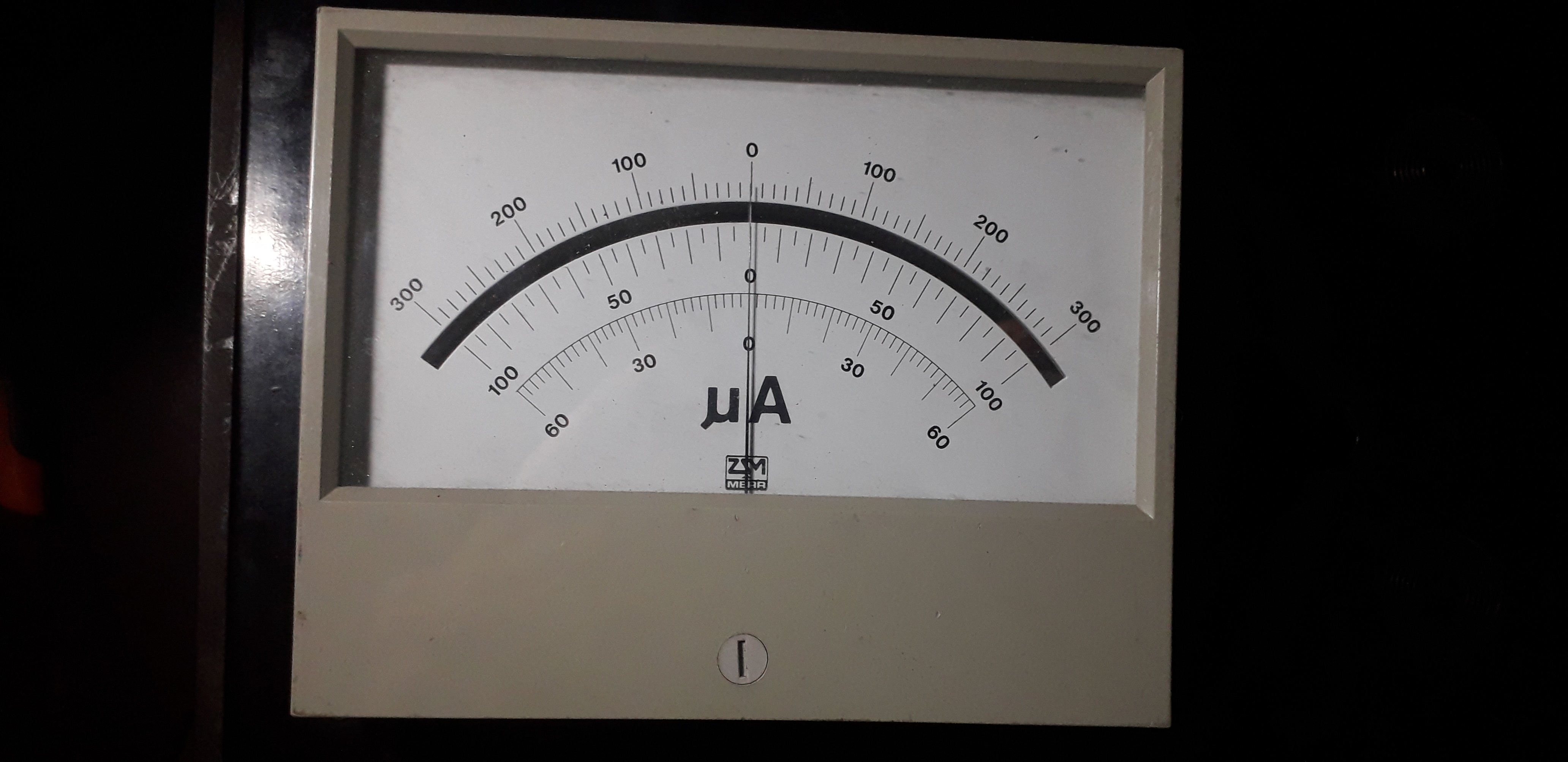

Instrumentul de masura cu ac din imagine este mai mult pentru a se face o idee despre cum va arata...
O sa caut un miliampermetru cu scala de la 0 la 100mA, momentan nu am gasit.
- 20210214_223047.jpg (3.37 MiB) Vizualizat de 2367 ori
- 20210214_223106.jpg (2.17 MiB) Vizualizat de 2367 ori
- 20210214_223054.jpg (3.33 MiB) Vizualizat de 2367 ori
Re: Catometru
Scris: Joi Feb 18, 2021 1:10 pm
de Rares Alexa

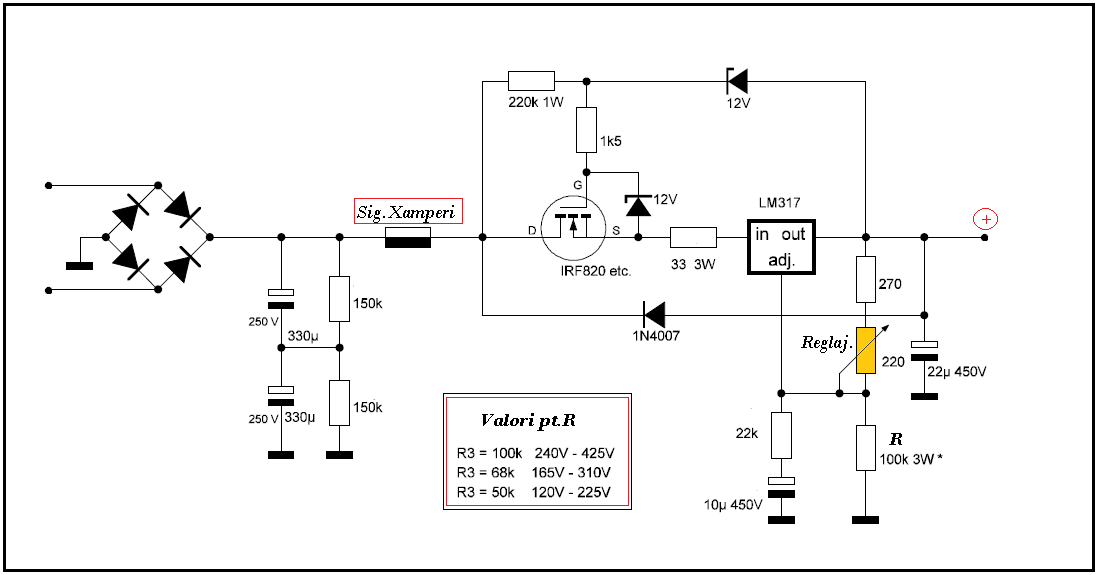

Sursa de alimentare pentru Ua si G2 va fi facuta dupa aceasta schema:
- SURSA STABILIZATA.png (35.1 KiB) Vizualizat de 2342 ori

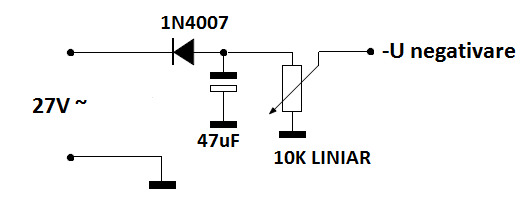

Sursa de negativare:
- Sursa negativare.png (4.56 KiB) Vizualizat de 2342 ori
Re: Catometru
Scris: Vin Feb 19, 2021 9:28 pm
de Rares Alexa

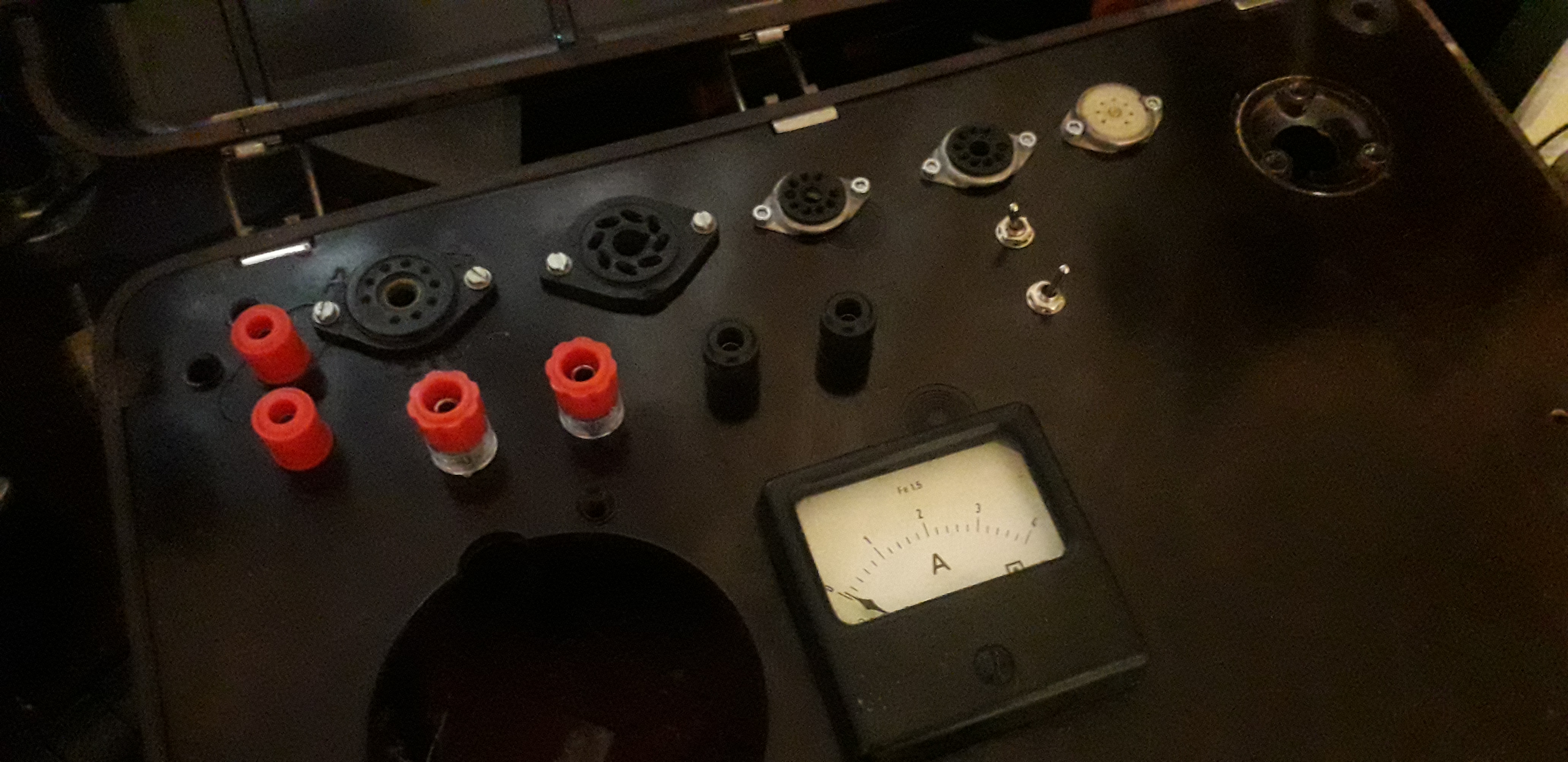

Am montat un ampermetru pentru a sti consumul filamentului de la tubul testat.
Am montat niste banane:
- cele 4 rosii vor fi folosite pentru a lega exterior 2 multimetre digitale pe functia de ampermetru - masurare curent anod si G2.
- cele 2 negre (una minusul de la sursa de negativare si cealaltă GND-surselor de alimentare Ua si G2.
- 20210219_211041.jpg (3.23 MiB) Vizualizat de 2317 ori

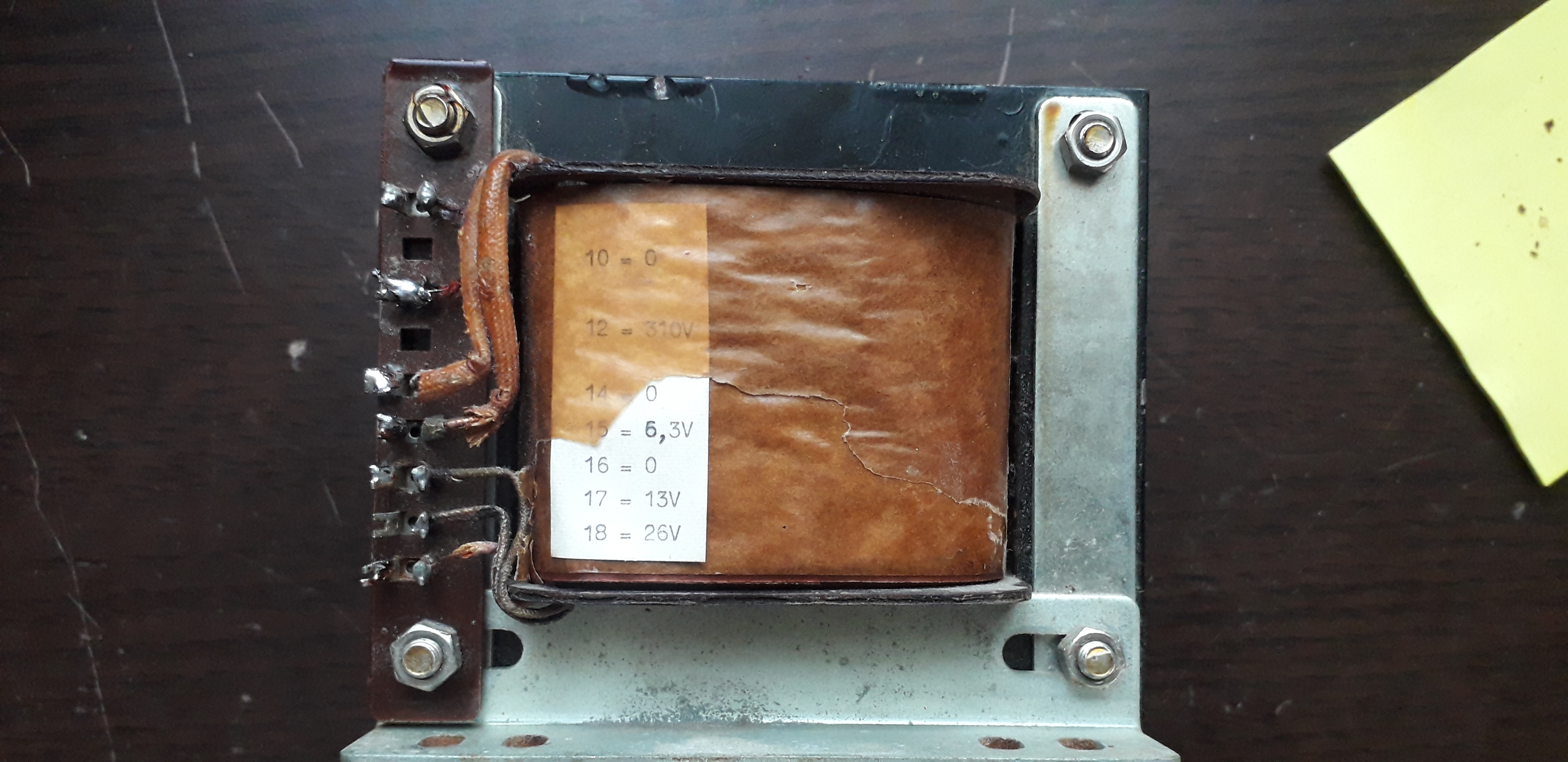

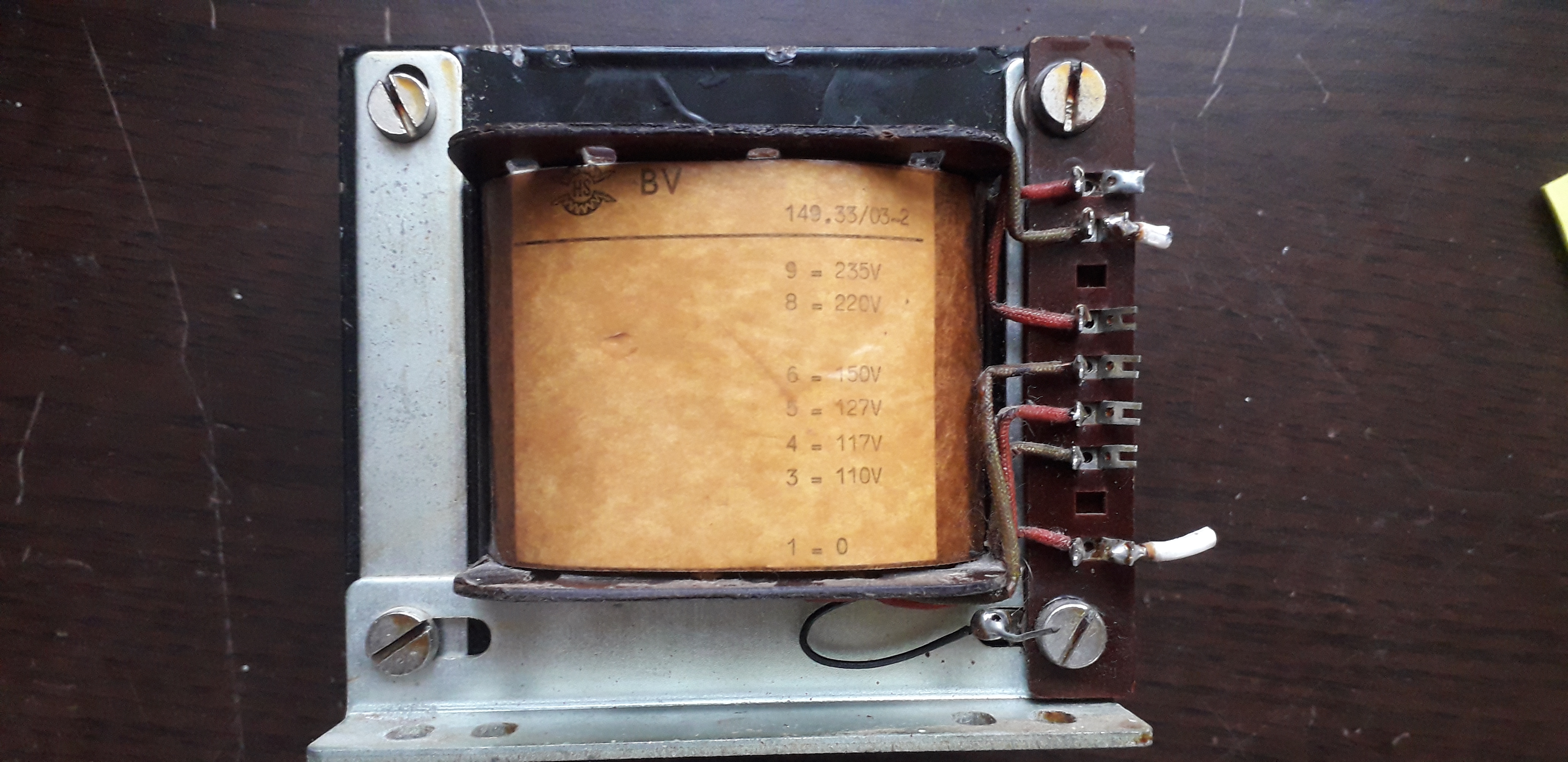

Acesta este traful de alimentare.
- 20210219_165229.jpg (3.06 MiB) Vizualizat de 2317 ori
- 20210219_165222.jpg (3 MiB) Vizualizat de 2317 ori
Urmeaza sa mai montez potentiometrii...
Re: Catometru
Scris: Vin Feb 19, 2021 10:26 pm
de DANO

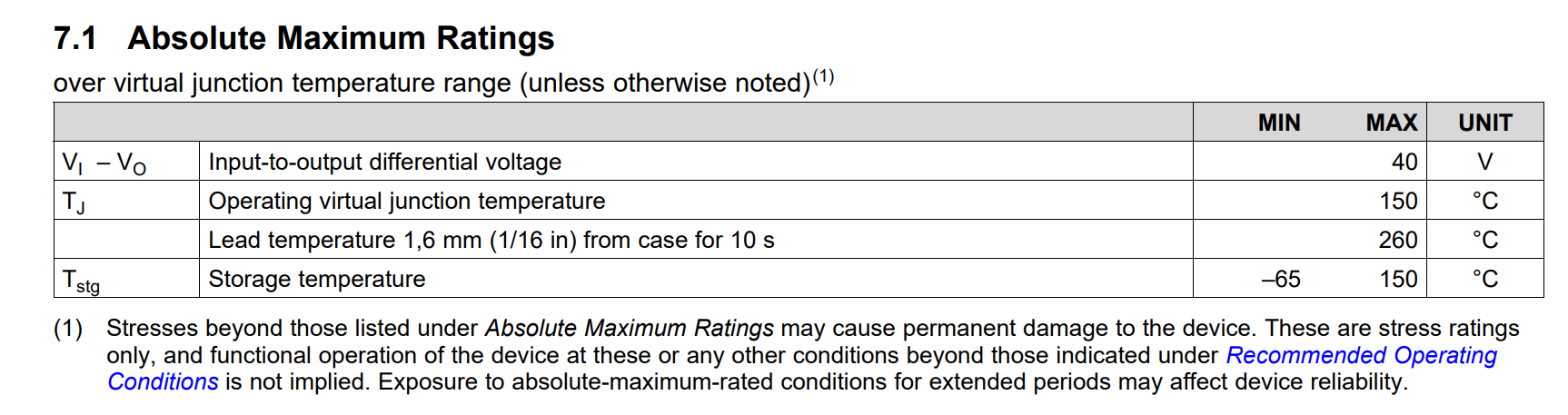

Daca vrei sa folosesti pentru alimentare schema cu LM317 sa fii atent la parametrul(Vi-Vo) asta din datasheet, aceasta schema ca sa lucreze normal si sa nu se defecteze regulatorul LM317 diferenta dintre intrare si iesire nu trebuie sa fie mai mare de max. 40V.
- lm317 input output diferenta.png (94.59 KiB) Vizualizat de 2313 ori
