Amplificator SE 6S33S - studiu de caz

#1

Pentru început , vă recomand să studiați temeinic amplificatorul prezentat în link-ul următor , dacă e nevoie folosiți Google Translate :

https://nekolab.it/2017/02/13/attila-6c ... amplifier/

#2

Schema de interes pentru viitorul proiect SE cu 6S33S :

#3

Să începem cu transformatorul de ieșire :

https://www.tme.eu/ro/details/ttg-6c33c ... e/toroidy/

#4

Recomand Toroidy, am lucrat cu ele si intentionez sa mai lucrez, chiar in cursul anului voi comanda o pereche pt un Push-Pull.

#5

Dacă nu erau testate pe mai multe amplificatoare SE cu 6S33S nu le recomandam !

#6

Temă de citit pentru acasă :

http://www.vk6fh.com/vk6fh/triodeamp2013.htm

#7

Temă de citit pentru acasă :

http://www.jogis-roehrenbude.de/Verstaerker/6C33C.htm

#8

Fiecare vede altceva ...

https://sklep.toroidy.pl/pl/p/TTG-6C33C ... 33C-SE/610

Problema este de fapt în altă parte ... folosești 1/2 din 6S33S ( 8 W output ) sau amândouă triodele din balon ( 16W output ) ?
Curentul prin lampă generează inerent distorsiuni .
Ai dreptate , la acest model de transformator saturația apare peste 250 mA prin primar ... sub 250 mA distorsiunile armonice la 1KHz sunt neglijabile .
Puterea este cosmetizată din pix , ca să nu se sperie analfabeții funcționali care gândesc cu un alt organ " bă cât e disipația anodică la 6S33S ? 60W ! Păi și transformatorul de ieșire trebuie sa fie tot de 60W ! "
Firma vinde ce se cere , pe hârtie e mai important sa dea bine , specificațiile tehnice nu prea contează în cazul DIY-erilor , dar trebuie sa funcționeze corect , în așa fel încât să nu-i treacă prin cap cuiva să facă măsurători cinstite , iar cosmetizand anumite specificații mulțumește pe orice constructor entuziast .
Pentru profesioniști , treaba stă probabil altfel

.

Borbely recomandă un curent anodic de 200 mA - 220 mA / 200V pentru 15W output , deoarece puterea disipată va fi prea mare ... dar și miezul ar trebui sa fie foarte mare , cu un întrefier generos .
Nu am acces la transformatorul JAMES pe care l-a folosit Borbely ... și nu am motivație să caut date despre el .

Polonezii folosesc o tolă proastă pentru transformatoare de iesire dedicate PP , dar excelentă pentru SE ( e treaba aia cu histereza ) .
După ce o fâșiaza , o roluiesc , îi fac tratament termic , taie ( probabil cu laser ) 3 intrefiere ( la 120 grade față de Polul Nord al miezului

) , introduc distanțierele in intrefiere , se bagă in presă, se calibrează și se lipesc cu epoxi .
Bobinajul e simplu : primar pe miez și secundarul pe exterior , fără un interleaving prea savant ...
Nu e niciun secret tehnologic .
La teste , nu se cunoaste nimic la ureche între 60 mA și 100 mA , dar sunetul devine amplu la 200 mA .
Apar detalii incredibile , regăsești sunete pierdute

.
In fine , trebuie multe potriveli ca să sune bine ...
Repet : fiecare vede altceva !
Dacă dorești să studiezi domeniul transformatoarelor de ieșire , recomand călduros următorul material didactic ; autorul este un nume greu in lumea electrotehnicii pentru audio !

#9

Dintre zecile de scheme disponibile pe net ( majoritatea greșite ) cred că rămâne referință varianta lui Borbely și încă câteva japonezisme .
Doritorii pot săpa in internet , eu am folosit Google.jp ca de obicei ...
Vă prezint doar varianta Borbely standard :

#10

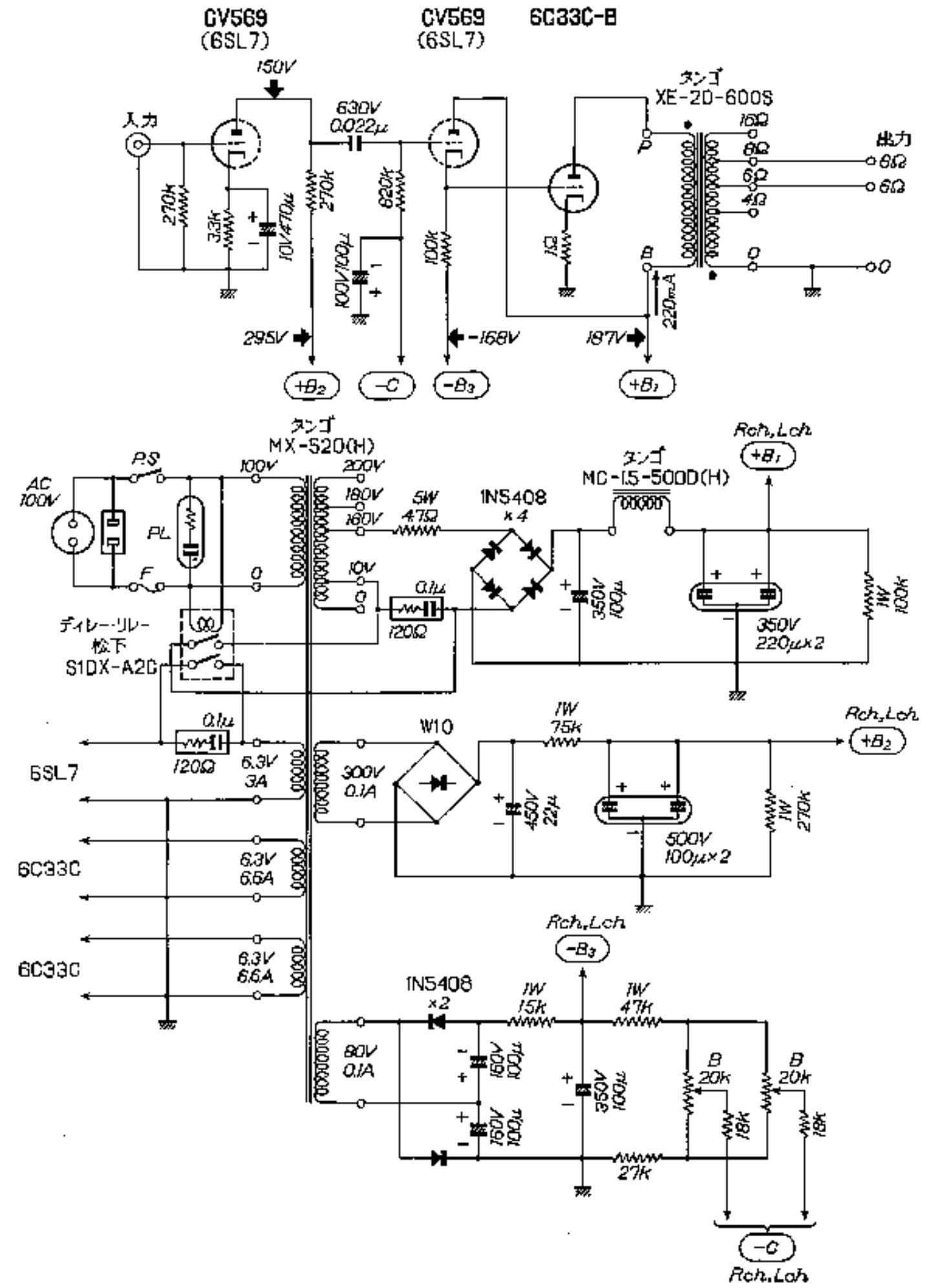

Asa cum am promis , va ofer o schema de origine japoneza :
