Amplificator cu defazor catodina cu tuburile ECC81 si 6P3S-E

#1

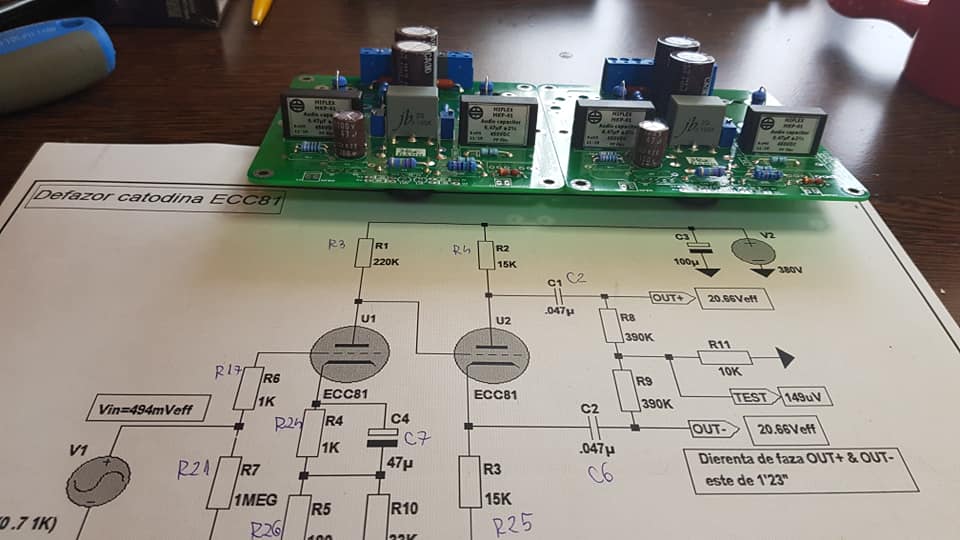

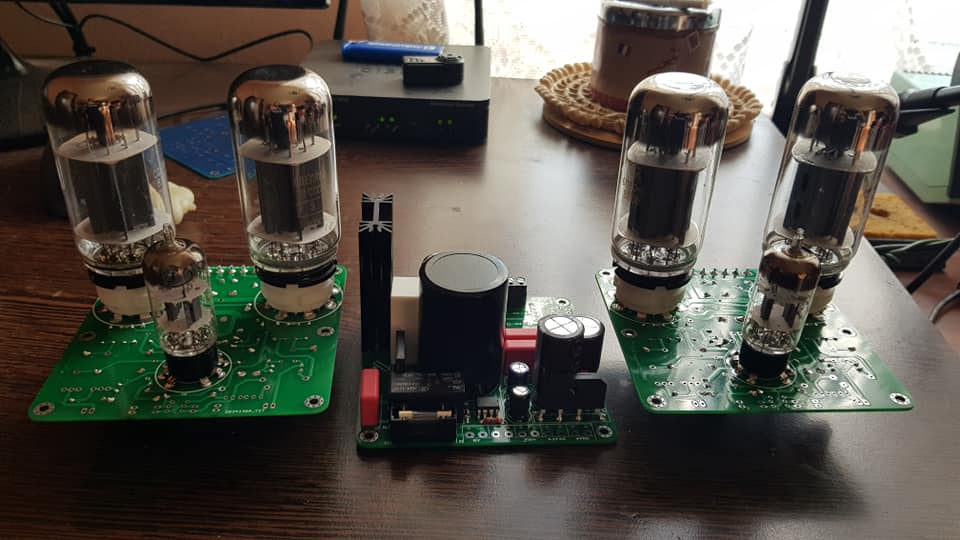

Ultimul amplificator la care lucrez este cu defazor catodina folosind tubul ECC81 iar ca tuburi finale am decis sa folosesc 6P3S-E. Tensiunea de alimentare va fi de 350V iar puterea de iesire aprox 25W, suficienta in cazul de fata. Schema a fost simulata de domnul Lazaroiu, mai am de comandat trafurile de iesire si cel de alimentare.

Petru · #2

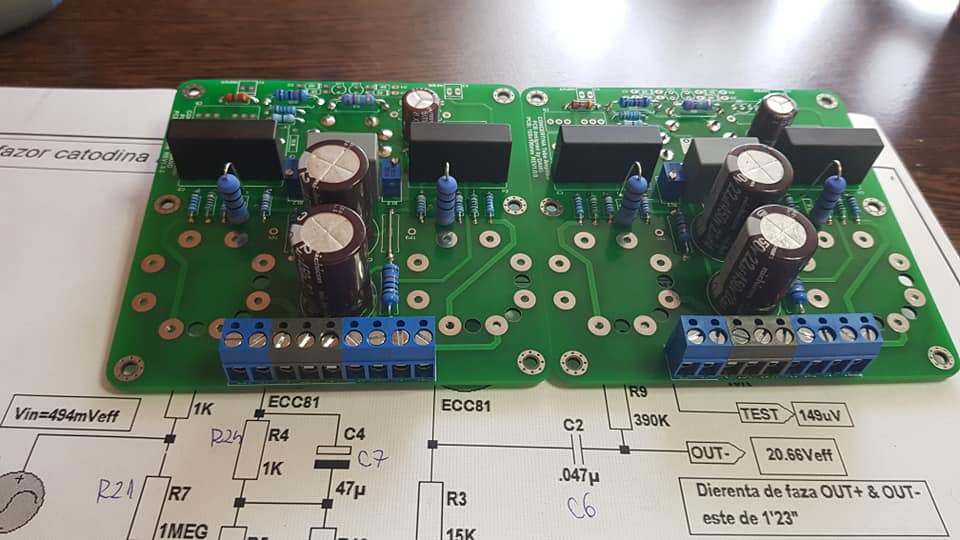

Fain ampliful, cablajele alea arata profi! Si e bine caa sunt separate canalele si nu ambele canale pe acelasi cablaj, asta simplifica eventuala depanare.

#3

Frumos arata!
Mai ai cumva in plus cablaje, sau asta a fost doar prototip? Discutam in privat daca da...

#4

Petru scrie: Vin Mai 29, 2020 9:02 pm Fain ampliful, cablajele alea arata profi! Si e bine caa sunt separate canalele si nu ambele canale pe acelasi cablaj, asta simplifica eventuala depanare.

Mersi Petru, da, imi place si mie abordarea asta cu canale separate, e mai usor de depanat si parca arata mai bine in carcasa asa, pot sa le pozitionez cum vreau cand fac schema carcasei deci sunt niste avantaje

#5

carageae scrie: Sâm Mai 30, 2020 1:29 am Frumos arata!
Mai ai cumva in plus cablaje, sau asta a fost doar prototip? Discutam in privat daca da...

Mersi, nu e prototip, am luat doar doua cablaje de la Daniel, poate mai are el cateva; nu de alta dar daca sunt multumit de rezultate, poate mai fac un set. Sa vedem ce zice el, daca mai are sau vrea sa mai faca cateva seturi.

DANO · #6

Cablaje nu mai am dar mai putem face câteva seturi, oricum am în plan a face la următoarea comanda de placi. Numai mai trebuie sa lucrez puțin la o placa cu 4xel84 pe canal pt domnul Dascalescu. O sa deschid un topic la momentul respectiv.

#7

DANO scrie: Sâm Mai 30, 2020 1:58 pm Cablaje nu mai am dar mai putem face câteva seturi, oricum am în plan a face la următoarea comanda de placi. Numai mai trebuie sa lucrez puțin la o placa cu 4xel84 pe canal pt domnul Dascalescu. O sa deschid un topic la momentul respectiv.

Ok, poti sa deschizi un topic nou sau facem o categorie noua cu proiectele tale, cum decizi ca e mai bine.

#8

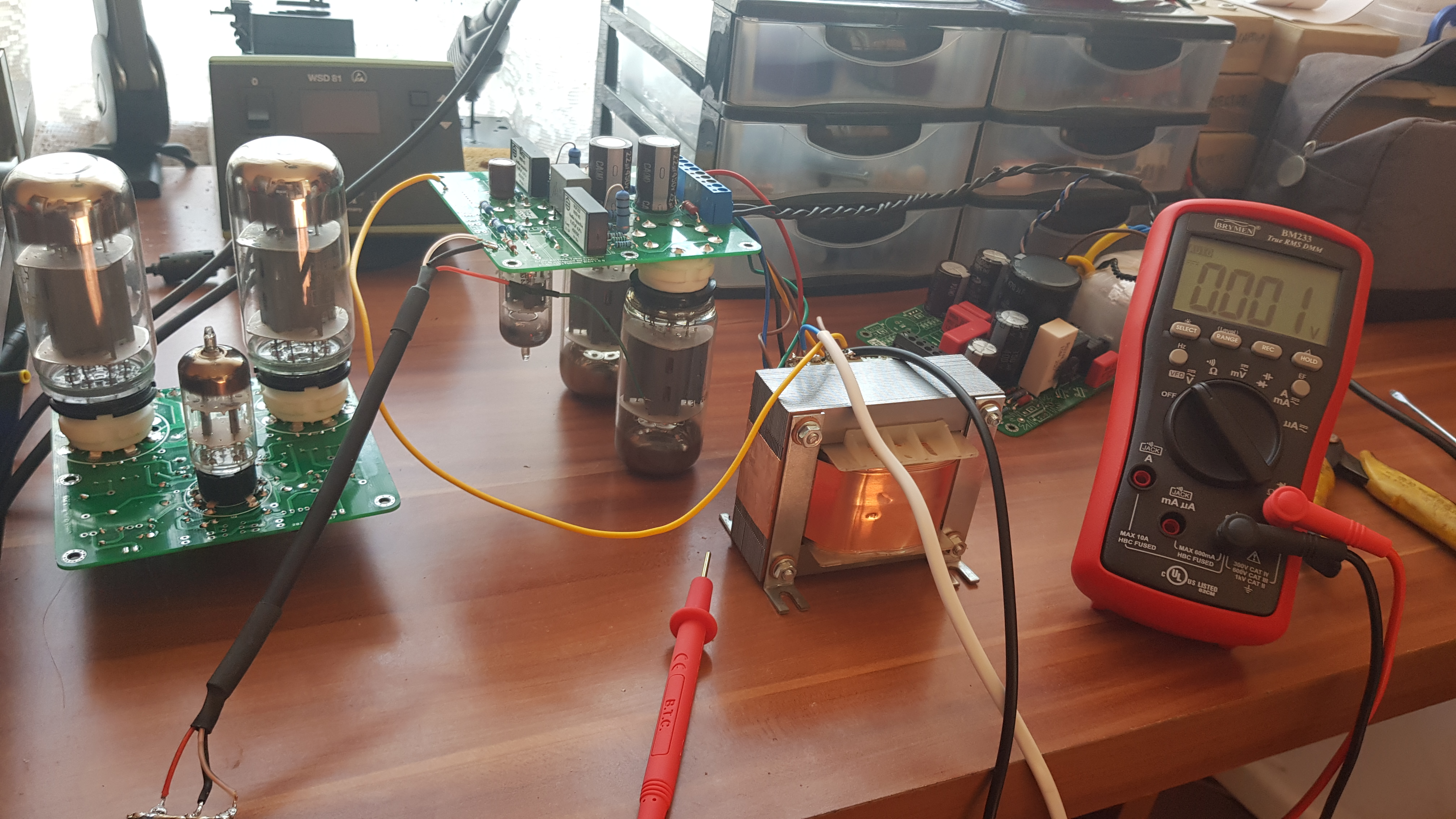

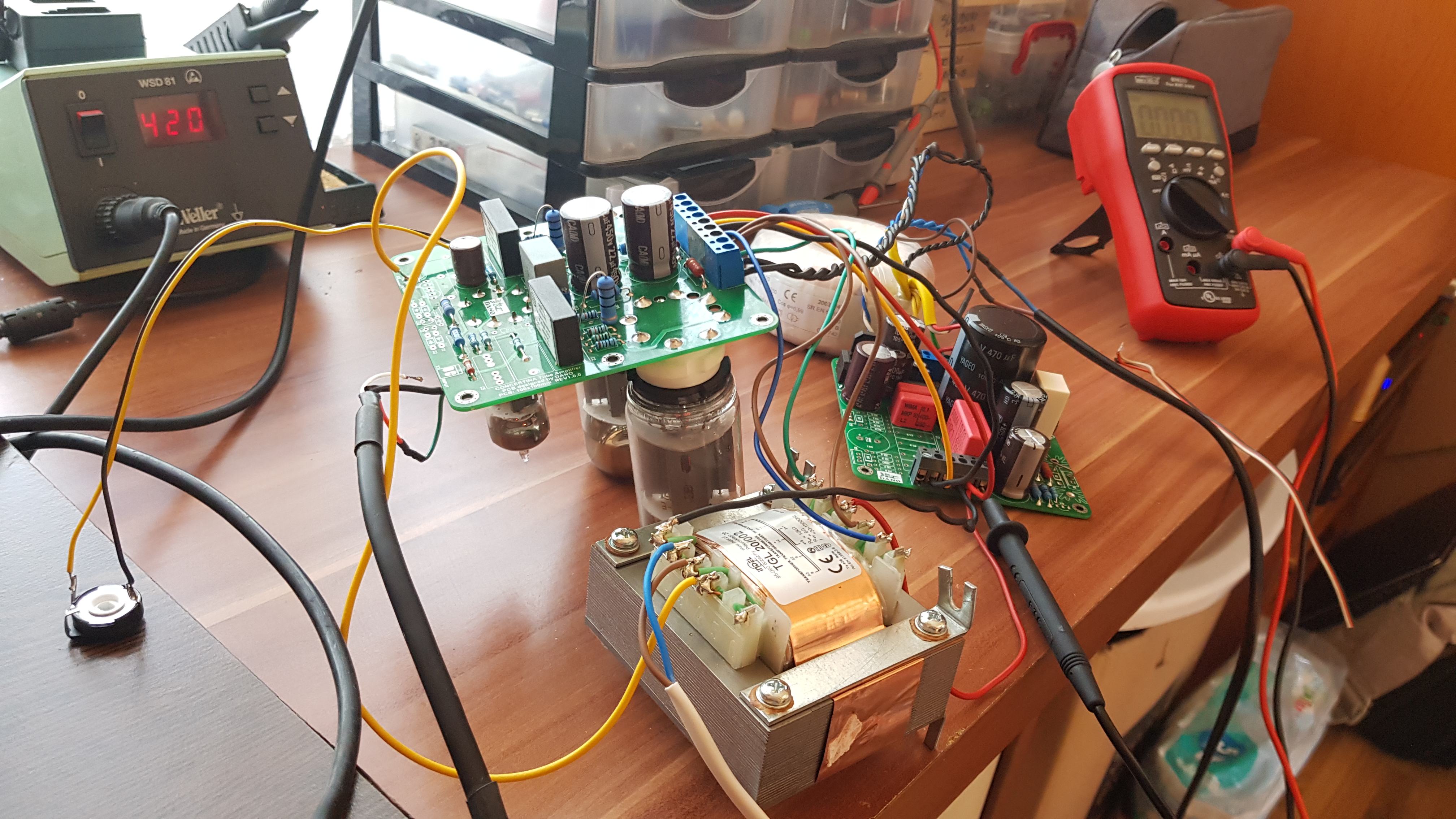

Am reusit sa probez ambele placi pe un traf de iesire de test, mai putin adecvat pt acest proiect. Pana in prezent totul e in regula, o sa iau o pereche de Toroidy si ulterior voi vedea cum se comporta pe osciloscop.

Petru · #9

DANO scrie: Sâm Mai 30, 2020 1:58 pm Cablaje nu mai am dar mai putem face câteva seturi, oricum am în plan a face la următoarea comanda de placi.

M-am razgandit, o sa fac altfel cablajul, doar cu tuburile mici, finalele le pun pe sasiu, multam!

#10

Salut, poti sa postezi aici, la topicul in care se organizeaza group-buy respectiv: viewtopic.php?f=50&t=148
