Program desenat scheme
Scris: Mar Dec 26, 2023 6:27 am
de VAX
De pe elforum.info am aflat despre un program free pentru desenarea schemelor electronice. Doar atat, fara simulare sau proiectare PCB. Era laudat de forumisti.
https://www.suigyodo.com/online/e/index.htm
Nu l-am instalat inca, folosesc in acest scop Circuit Maker, care nu are simboluri pentru toate componentele (cum as vrea).
Forumistii mai tineri pot sa-l incerce si sa ne povesteasca despre el. Cand voi avea timp, am sa-l instalez si eu.
Re: Program desenat scheme
Scris: Joi Dec 28, 2023 6:26 pm
de VAX
Am vrut sa pornesc acest program si zice ca ii trebuie Mfc110u.dll, pe care nu stiu de unde sa-l descarc. Am Windows 7 pe 64 biti. Google imi da linkuri cu mascareli. Daca il gasiti pe net, va rog sa puneti adresa pe forum.
Re: Program desenat scheme
Scris: Joi Dec 28, 2023 7:24 pm
de Paul M
L-am descărcat pe cel mai „proaspăt”.
După ce m-a pus să adaug trei dll-uri, a pornit.
L-am zipat cu tot ce trebuie. Succes !
Edited : Pardon, este pentru 32 biți. Voi reveni.
Dll-urile apar repede pe Google ...
Link eliminat cf. Google
Re: Program desenat scheme
Scris: Vin Dec 29, 2023 5:59 am
de VAX
Va multumesc pentru informatie si pentru arhiva respectiva.
Prima impresie nu este grozava. Imaginea exportata are rezolutie scazuta (apare zimtata), nu este cum se vede in program. Pentru schemele simple se poate folosi captura de ecran. Un alt aspect negativ (care nu apare la Circuit Maker) este ca daca muti o componenta, firele de legatura nu se reconfigureaza automat. Asta nu mi-a placut nici la LTSpice, Microcap etc.
Ramane sa-l studiez. Am sa caut si programe de la rusi, daca sunt date free si daca sunt compatibile cu Windows-ul nostru (cu fonturi europene).
Re: Program desenat scheme
Scris: Vin Dec 29, 2023 7:55 am
de Paul M
Așa, la prima butoneală : Imaginea exportată (png sau bmp) pare destul de bună (rezoluție 96dpi).
Trebuie ceva antrenament pentru a folosi toate resursele.
Re: Program desenat scheme
Scris: Vin Dec 29, 2023 5:03 pm
de VAX

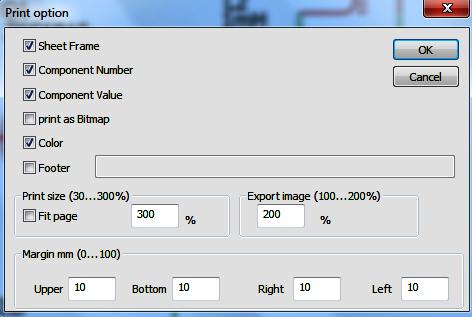

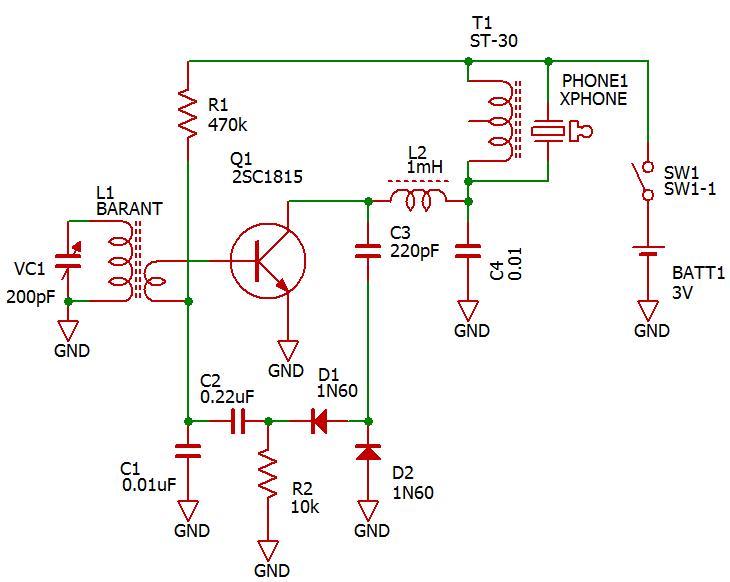

Daca programul este setat corespunzator exporta imagini bune.
- Print_option_color.jpg (20.63 KiB) Vizualizat de 1888 ori
- Radio.jpg (42.78 KiB) Vizualizat de 1888 ori
Re: Program desenat scheme
Scris: Sâm Dec 30, 2023 6:03 am
de VAX
Dupa ce am descarcat programul + dll-uri de pe Google Drive, mi-a aparut mesajul ca ar fi virusat. Acum a fost blocata descarcarea.
Il luati de pe site-ul oficial si ii puneti in folder dll-urile necesare.
- dll.jpg (11.71 KiB) Vizualizat de 1882 ori
==================================
Este destul de limitat acest program oferit gratis. Nu are simboluri pentru tuburi electronice, pentru microfon, difuzor etc. Are simbol pentru MOSFET cu doua porti (tetroda), care la Circuit Maker lipseste.
Merita sa fie folosit, dar nu este cum as vrea.
